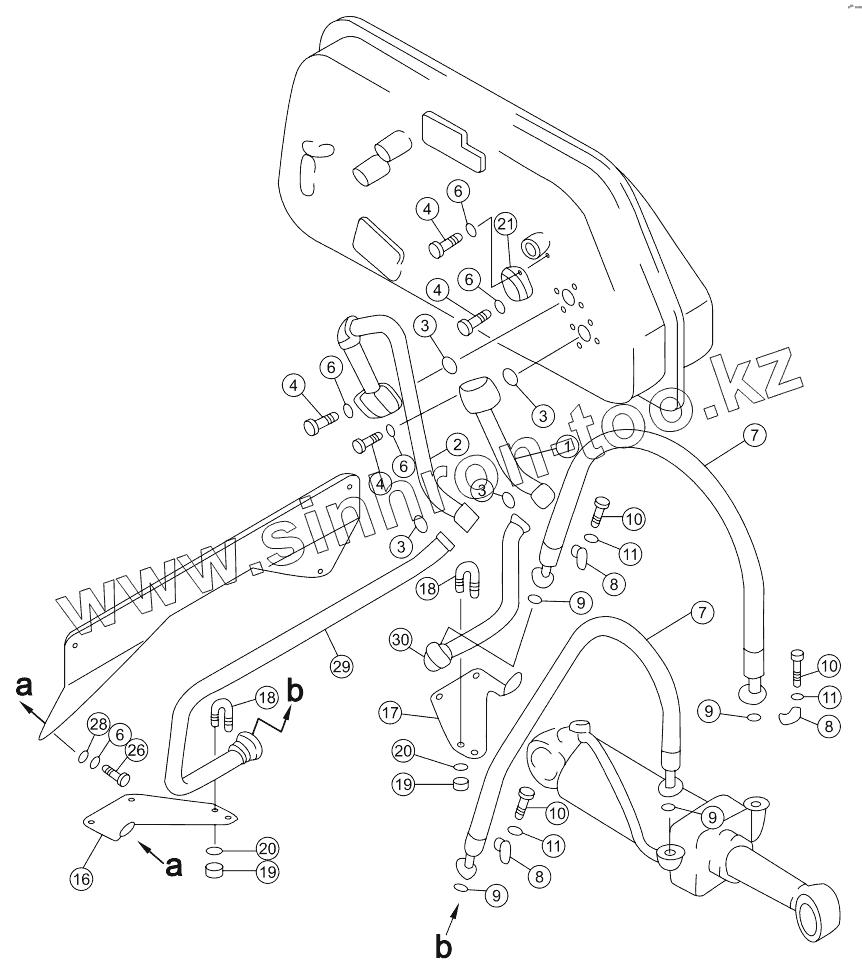

Каталог запасных частей к технике: Shantui SD16L. RIPPER PIPING
1
2
3
3
3
3
4
4
4
4
6
6
6
6
6
7
7
8
8
8
9
9
9
9
10
10
10
11
11
11
16
17
18
18
19
19
20
20
21
26
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 16Y-64-02000 | Трубка | |
| 2 | 16Y-64-01000 | Трубка | |
| 3 | 07000-13048 | Кольцо | |
| 4 | 01010-51235 | Болт | |
| 6 | 01602-21236 | Рессорная шайба | |
| 7 | 07114-01012 | Hose | |
| 8 | 07371-31049 | Разъемный фланец | |
| 9 | 07000-13032 | Кольцо | |
| 10 | 01010-51035 | Болт | |
| 11 | 01602-21030 | Шайба | |
| 16 | 16Y-64-00003 | Пластина | |
| 17 | 16Y-64-00004 | Пластина | |
| 18 | 07283-23442 | Зажим | |
| 19 | 01599-01011 | Гайка | |
| 20 | 01643-31032 | Шайба | |
| 21 | 16Y-64-00001 | Фланец | |
| 26 | 01010-51220 | Болт | |
| 28 | 01643-31232 | Шайба | |
| 29 | 16Y-64-03000 | Трубка | |
| 30 | 16Y-64-04000 | Tube |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
