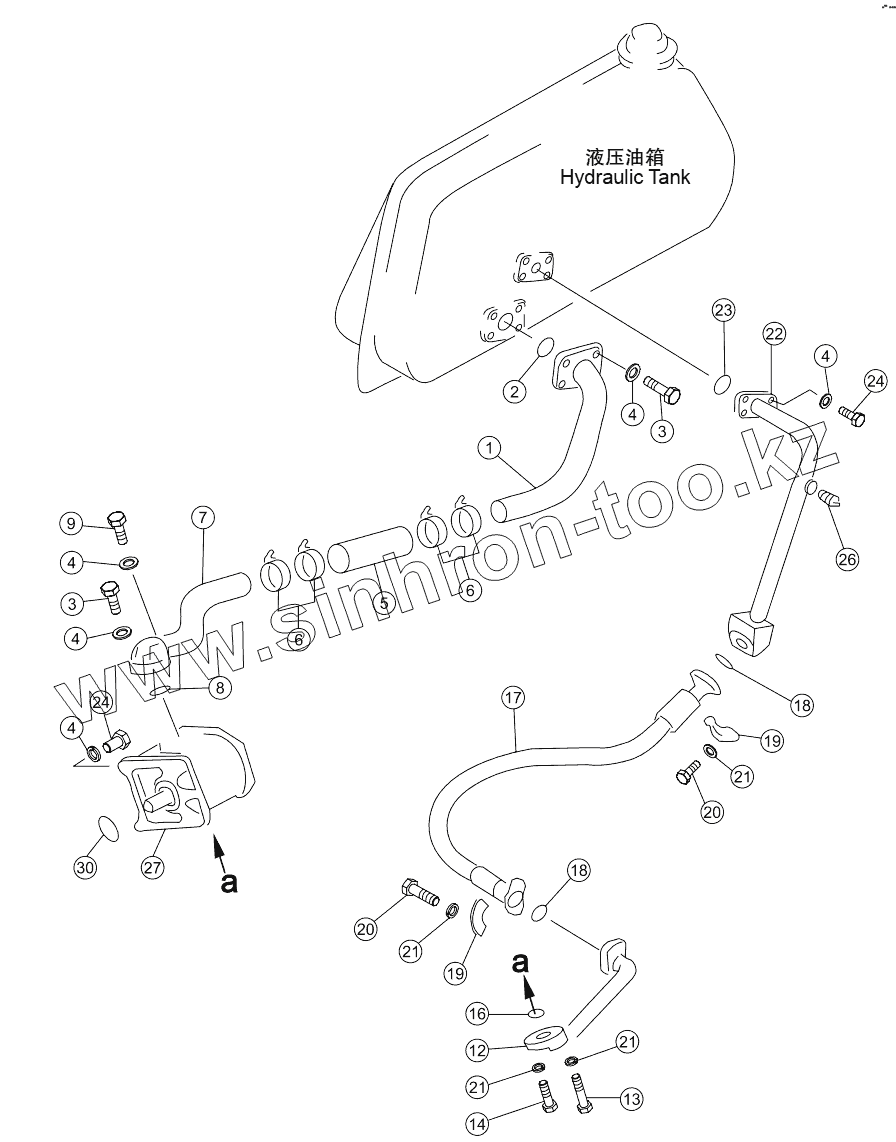

Каталог запасных частей к технике: Shantui SD16L. HYDRAULIC PIPING (PUMP TO TANK)

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

4

4

4

5

6

6

7

8

9

12

13

14

16

17

18

18

19

19

20

20

21

21

21

21

22

23

24

24

26

27

30

Позиция на иллюстрации	Заводской номер детали		Название детали
1	16Y-61-04000		Трубка всасывающая
2	07000-12075		O-ring
3	01010-51240		Болт
4	01602-21236		Рессорная шайба
5	07260-05820		Hose
6	07280-07429		Хомут
7	16Y-61-02000		Трубка всасывающая
8	07000-12060		O-ring
9	01010-51285		Болт
12	16Y-61-03000		Трубка
13	01010-51075		Болт
14	01010-51055		Болт
16	07000-13040		Кольцо
17	16Y-61-07000		Рукав высокого давления
18	07000-13038		Кольцо
19	07371-31255		Фланец
20	01010-51035		Болт
21	01602-21030		Шайба
22	16Y-61-05000		Трубка
23	07000-13048		Кольцо
24	01010-51245		Болт
26	07042-20108		Заглушка
27	16Y-61-01000		Насос гидравлический
30	07000-12080		O-ring

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
