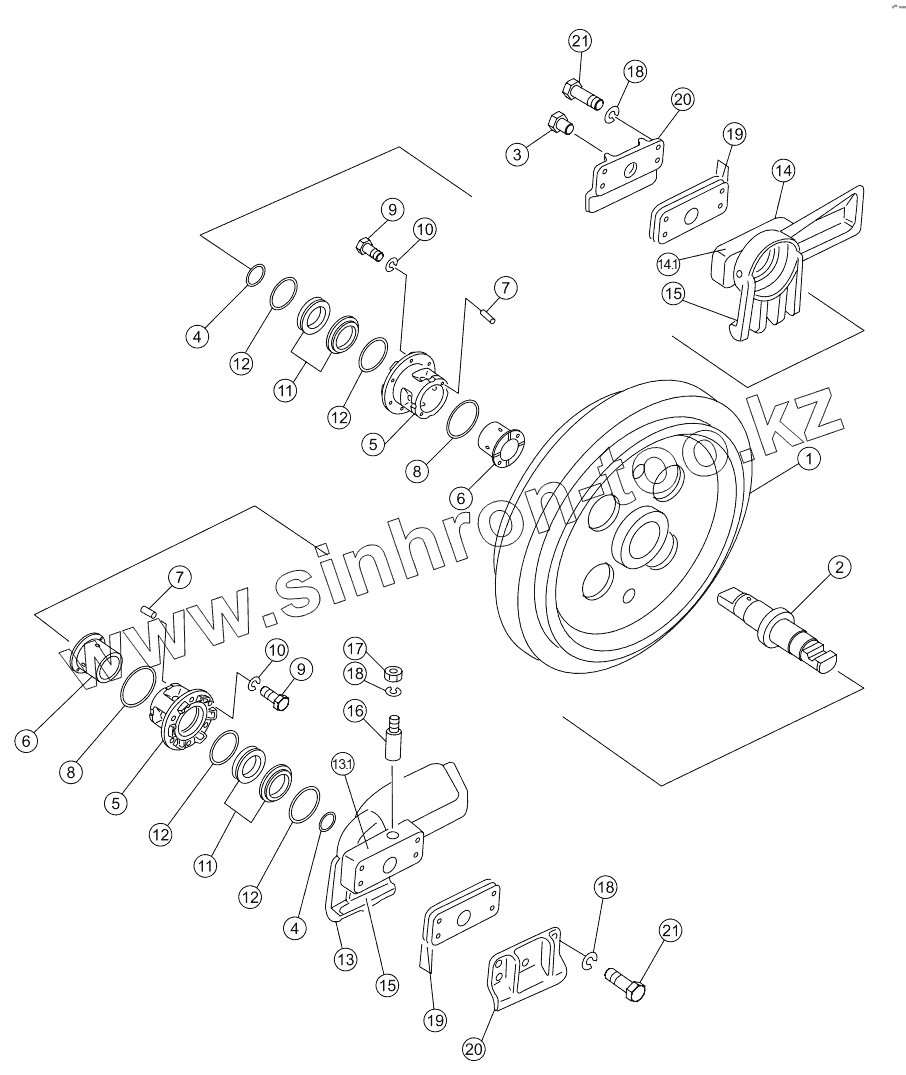

Каталог запасных частей к технике: Shantui SD16L. FRONT IDLER ASSY
1
2
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
12
12
13
13
13
13
14
14
14
14
14
14
15
15
16
17
18
18
18
19
19
20
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16Y-40-03000 | 16Y-40-03000 | Колесо натяжное в сборе | |
| 1 | 16Y-40-03300 | Колесо натяжное | |
| 2 | 16Y-40-03003 | Ось натяжного колеса | |
| 3 | 07052-31624 | Plug | |
| 4 | 07000-13055 | O-ring | |
| 5 | 16Y-40-03201 | Втулка | |
| 6 | 16Y-40-03210 | Втулка | |
| 7 | 04025-00512 | Палец | |
| 8 | 07000-15105 | O-ring | |
| 9 | 01010-51030 | Болт | |
| 10 | 01602-21030 | Шайба | |
| 11 | 16Y-40-03005 | Кольцо уплотнительное | |
| 12 | 16Y-40-03006 | Кольцо круглого сечения | |
| 13 | 16Y-40-03100 | Кронштейн левый (сварной) | |
| 13 | 16Y-40-03101 | Кронштейн левый | |
| 14 | 16Y-40-03400 | Кронштейн правый (сварной) | |
| 14 | 16Y-40-03401 | Кронштейн правый | |
| 15 | 16Y-40-03102 | Пластина направляющая | |
| 16 | 16Y-40-03001 | Штифт установочный | |
| 17 | 01582-01613 | Гайка | |
| 18 | 01602-21648 | Шайба | |
| 19 | 16Y-40-03004 | Шайба регулировочная | |
| 20 | 16Y-40-03002 | Plate | |
| 21 | 01010-51650 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
