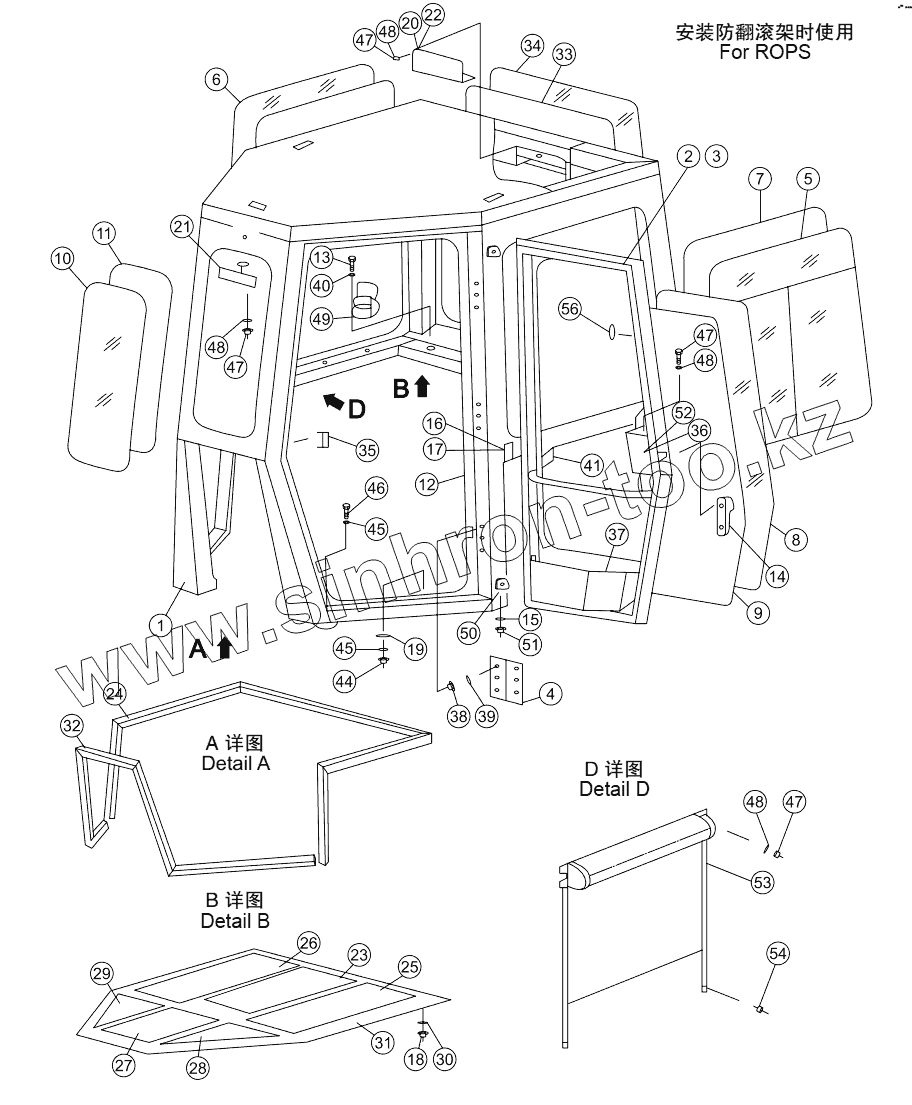

Каталог запасных частей к технике: Shantui SD16L. CAB ASSEMBLY
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
44
45
45
46
47
47
47
47
48
48
48
48
49
50
51
52
53
54
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 16Y-56C-01000 | Рама | |
| 2 | 16Y-56C-02000 | Рама дверная левая в сборе | |
| 3 | 16Y-56C-03000 | Рама дверная правая в сборе | |
| 4 | 16Y-56C-04000 | Рама оконная левая в сборе | |
| 5 | 16Y-56C-05000 | Window | |
| 6 | 16Y-56C-06000 | Window | |
| 7 | 16Y-56C-17000 | Gib, glass | |
| 8 | 16Y-56C-00001 | Glass | |
| 9 | 16Y-56C-18000 | Gib, glass | |
| 10 | 16Y-56C-00002 | Стекло | |
| 11 | 16Y-56C-15000 | Screw | |
| 12 | 16Y-56C-07000 | Seal strip | |
| 13 | 01010-50816 | Болт | |
| 14 | 23Y-56B-12000 | Lock assy | |
| 15 | 01580-11008 | Гайка | |
| 16 | 16Y-56D-03000 | Lock | |
| 17 | 16Y-56D-04000 | Lock | |
| 18 | 01210-50425 | Screw | |
| 19 | 16Y-56C-00003 | Стекло | |
| 20 | 16Y-56C-13000 | Plate, front | |
| 21 | 16Y-56C-14000 | Mirror | |
| 22 | 16Y-56C-00004 | Стеклоочиститель передний | |
| 23 | 16Y-56C-00005 | Прокладка | |
| 24 | 16Y-56C-00006 | Seal strip | |
| 25 | 16Y-56C-00007 | Пластина | |
| 26 | 16Y-56C-00008 | Sponge | |
| 27 | 16Y-56C-00009 | Sponge | |
| 28 | 16Y-56C-00010 | Sponge | |
| 29 | 16Y-56C-00011 | Прокладка | |
| 30 | 23Y-57-00050 | Shim | |
| 31 | 16Y-56C-16000 | Top | |
| 32 | 16Y-56C-00012 | Стекло | |
| 33 | 16Y-56C-09000 | Lock | |
| 34 | 16Y-56C-00013 | Стеклоочиститель задний | |
| 35 | 16Y-56C-00014 | Прокладка | |
| 36 | 23Y-56B-00016 | Cover | |
| 37 | 16Y-56C-00015 | Прокладка | |
| 38 | 01010-51030 | Болт | |
| 39 | 01643-31032 | Шайба | |
| 40 | 01643-30823 | Шайба | |
| 41 | 16Y-56D-02000 | Bed plate | |
| 44 | 01010-51460 | Болт | |
| 45 | 01643-31445 | Уплотнительная шайба | |
| 46 | 01010-51435 | Болт | |
| 47 | 01220-40612 | Screw | |
| 48 | 01641-20608 | Шайба | |
| 49 | 16Y-51C-19000 | Seat, Teacup | |
| 50 | 16Y-56D-00001 | Bed plate | |
| 51 | 16Y-56C-08000 | Shim | |
| 52 | 23Y-56B-00017 | Cover | |
| 53 | 23Y-56B-17000 | Abat vent | |
| 54 | 01220-40408 | Screw | |
| 56 | 09415-00706 | Cover |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
