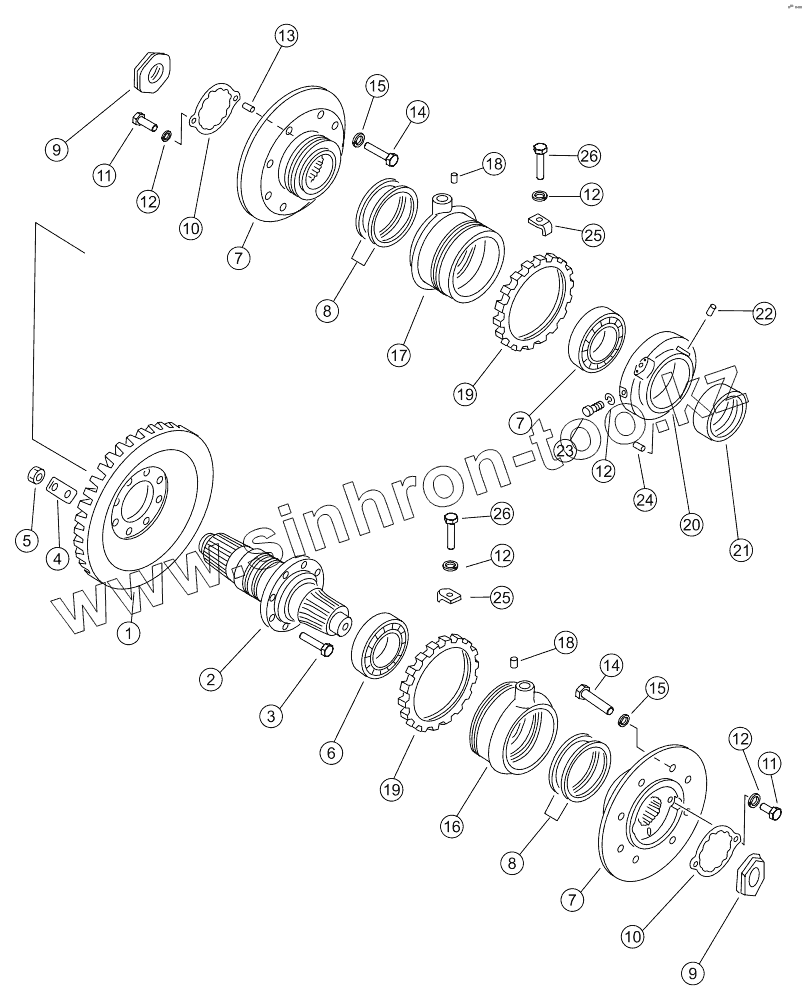

Каталог запасных частей к технике: Shantui SD16L. BEVEL GEAR AND SHAFT

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

7

8

8

9

9

10

10

11

11

12

12

12

12

12

13

14

14

15

15

16

17

18

18

19

19

20

21

22

23

24

25

25

26

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	16Y-16-00014		Шестерня коническая
2	16Y-16-00015		Ось
3	16Y-16-00023		Болт
4	16Y-16-00022		Шайба стопорная
5	01582-01815		Гайка
6	GB297-32215		Tapered roller bearing
7	16Y-16-03001		Ступица
8	16Y-16-00012		Кольцо уплотнительное
9	16Y-16-00018		Гайка
10	16Y-16-00019		Пластина
11	01252-71020		Screw
12	01602-21030		Шайба
13	07043-70108		Plug
14	01010-31440		Болт
15	01602-01442		Рессорная шайба
16	16Y-16-06000		Крышка подшипника (левого)
17	16Y-16-05000		Крышка подшипника (правого)
18	16Y-16-00017		Палец
19	16Y-16-00024		Гайка регулировочная
20	16Y-16-00020		Фланец
21	16Y-16-00021		Втулка
22	04025-00518		Палец
23	01010-31025		Болт
24	04020-01024		Фиксирующий штифт
25	16Y-16-00016		Пластина нажимная
26	01010-51020		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
