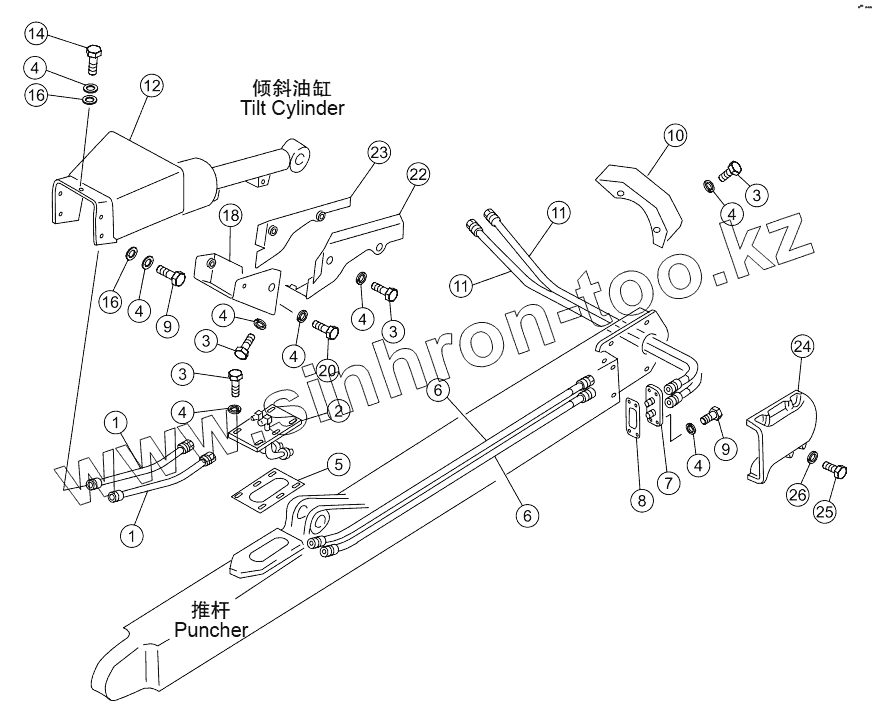

Каталог запасных частей к технике: Shantui SD16E. TILT PIPING ASSY SD16L

Тип техники

Марка

Модель

Схема

1

1

2

3

3

3

3

3

3

3

3

3

3

4

4

4

4

4

4

4

4

5

6

6

7

8

9

9

11

12

12

14

18

20

22

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	07113-00306		Рукав
2	16Y-63-10000		Кронштейн
3	01010-51230		Болт
3	01010-51250		Болт
4	01602-21236		Рессорная шайба
5	16Y-63-00005		Прокладка
6	07113-00315		Рукав
7	16Y-63-08000		Кронштейн
8	16Y-63-00004		Шайба
9	01010-51225		Болт
11	16L-63-60000		Рукав
12	16L-63-50000		Guard
14	01010-51235		Болт
18	16Y-63-12000		Крышка нижняя
20	01010-51240		Болт
22	16Y-63-11000		Крышка
23	16Y-63-09000		Крышка
24	16L-63-00002		Cover
25	01010-51425		Болт
26	01602-21442		Рессорная шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
