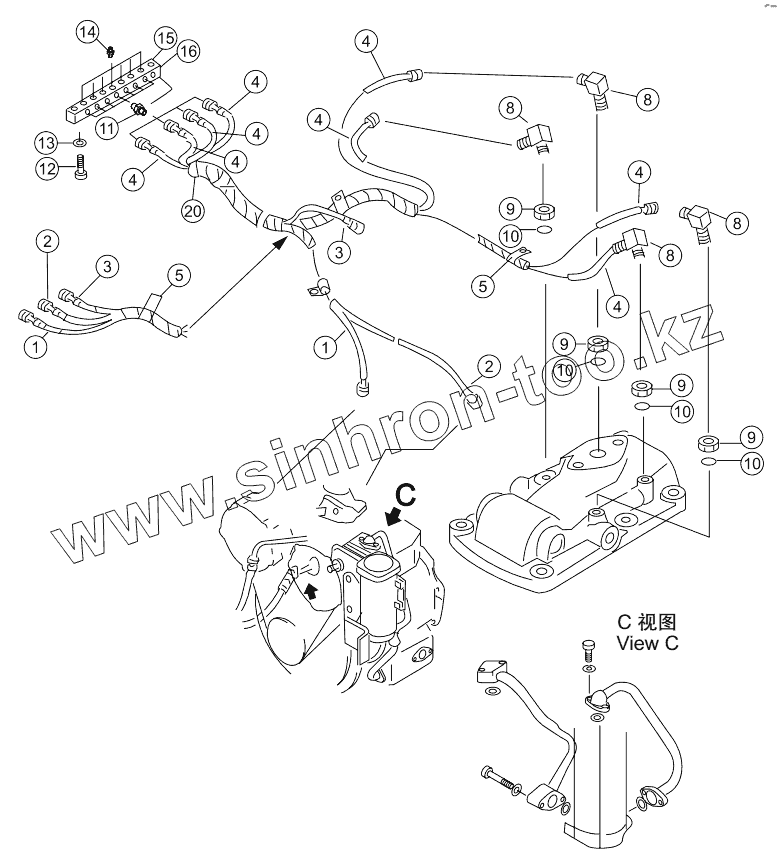

PRESSURE MEASUREMENT PIPING
TRACK FRAME ASSY SD16
TRACK FRAME ASSY SD16E
TRACK FRAME ASSY SD16L
FRONT IDLER ASSY
TRACK FRAME COVER SD16
TRACK FRAME COVER SD16E
TRACK FRAME COVER SD16L
RECOIL SPRING SD16
RECOIL SPRING SD16E
RECOIL SPRING SD16L
CARRIER ROLLER ASSY SD16
TRACK ROLLER ASSY SD16
TRACK ROLLER ASSY SD16E, SD16L
TRACK ASSY SD16
TRACK ASSY SD16E
TRACK ASSY SD16L
HOOD ASSY SD16, SD16E
HOOD ASSY SD16L
FENDER
BOX AND FLOOR
BOTTOM GUARD PLATE SD16, SD16E
BOTTOM GUARD PLATE SD16L
OIL CYLINDER BRACKET
HYDRAULIC OIL TANK
HYDRAULIC OIL TANK
BLADE CONTROL VALVE
BLADE CONTROL VALVE
RIPPER CONTROL VALVE
HYDRAULIC PUMP
HYDRAULIC PIPING (PUMP TO TANK)
BLADE LIFT PIPING SD16, SD16E
BLADE LIFT PIPING SD16, SD16E
BLADE LIFT PIPING SD16L
BLADE LIFT PIPING SD16L
BLADE LIFT CYLINDER SD16
BLADE LIFT CYLINDER SD16E
BLADE LIFT CYLINDER SD16L
TILT PIPING ASSY SD16
TILT PIPING ASSY SD16
TILT PIPING ASSY SD16E
TILT PIPING ASSY SD16E
TILT PIPING ASSY SD16L
TILT PIPING ASSY SD16L
TILT OIL CYLINDER ASSY
RIPPER PIPING
BLADE CONTROL LEVER
BLADE CONTROL LINKAGE
RIPPER CONTROL LINKAGE
RIPPER CONTROL LINKAGE
TRACTION FRAME
STRAIGHT TILT BLADE SD16, SD16E
STRAIGHT TILT BLADE SD16L
STRAIGHT TILT FRAME SD16, SD16E
STRAIGHT TILT FRAME SD16L
ANGLE BLADE SD16, SD16E
U-FRAME SD16, SD16E
RIPPER FRAME
RIPPER OIL CYLINDER
ELECTRICAL SYSTEM
CAB ELECTRIC
INSTRUMENT BOX
SAFETY SWITCH
ACCUMULATOR
OPERATOR'S SEAT ASSEMBLY
CANOPY, CANVAS
CAB ASSEMBLY
CAB ASSEMBLY
FRAME, ROPS AND MOUNTING
MARKS AND PLATES SD16
MARKS AND PLATES SD16E
MARKS AND PLATES SD16L
1
1
2
2
3
3
4
4
4
4
4
4
4
4
5
5
8
8
8
8
9
9
9
9
10
10
10
10
11
12
13
14
15
16
Позиция на иллюстрации
Заводской номер детали
Название детали
1
16Y-76B-01000
Hose
2
16Y-76B-02000
Hose
3
16Y-76B-03000
Hose
4
16Y-76B-04000
Hose
5
08034-20414
Clamp
8
16Y-76B-00004
Elbow
9
01580-10806
Гайка
10
07002-10823
O-ring
11
16Y-76B-00003
Joint
12
01010-51245
Болт
13
01643-31232
Шайба
14
07042-20108
Заглушка
15
16Y-76B-00001
Pressure measurement seat
16
10Y-76B-00002
Label plate
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
