OIL COOLER PIPING

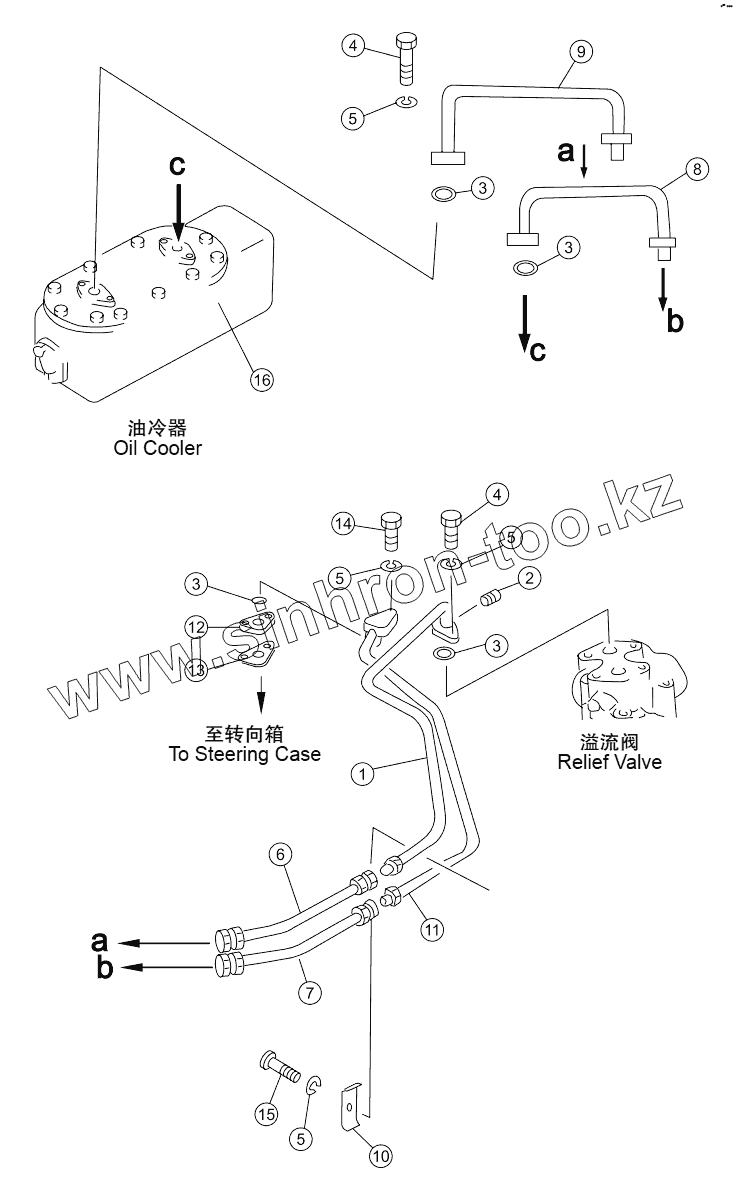

Каталог запасных частей к технике: Shantui SD16E. OIL COOLER PIPING
zoom-in
zoom-out
enlarge
shrink
circle-right
circle-left
file-text2
info
cart
Тип техники
Не выбрано
Легковые автомобили
Грузовые автомобили и прицепы
Автобусы
Сельхозтехника
Спецтехника
Двигатели
Мототехника
Марка
Не выбрано
Ammann
BOMAG
CARMIX
CASE IH
Changlin
ChengGong
Dimex
Doosan
DYNAPAC
Foton
HAMM
Hidromek
Hitachi
Hyundai
JCB
JLG
John Deere
Komatsu
LIEBHERR
LiuGong
Lonking (LongGong)
Luneng
MANITOU
Mitsuber
New Holland
PENGPU
RM-Terex
SANY
SDLG
SEM
Shantui
Shehwa HBXG
Soosan
TIGARBO
VOGELE
Volvo
WAY
WIRTGEN
XCMG
XGMA
Xiamen
YTO
Yuchai
Zoomlion
Автокран
АЗСМ
Алтайлесмаш
Амкодор
АОМЗ
Атек
АТЗ
Балканкар Рекорд
БелАЗ
Беловеж
Борекс
Брянский Арсенал
Булат
ВЭКС
ГАЗ
Геомаш
Гидромаш
Донекс
Дормаш
Дормашина
Дорэлектромаш
ДЭЗ
ЕлАЗ
ЗЗГТ
Ижнефтемаш
Канаш-электрокар
КЗКТ
ККЗ
Клевер
Клинцовский автокрановый завод
КМЗ
КМЗ 1 Мая
Ковровец
Коммаш
Кранэкс
КЭЗ
КЭМЗ
ЛЗА
МАЗ
МЗИК
МЗКМ
МЗКТ
Михневский РМЗ
МоАЗ
Мозырский МЗ
МТЗ
ОЗП
Онежец
ПАО "ТЗА"
ППС Детва
Промтрактор
ПТЗ
Раскат
СпецАгрегат
ТВЭКС
ТТМ
УВЗ
Угличмаш
УЗТМ
ХТЗ
ЧЗКМ
ЧСДМ
ЧТЗ
ЭКСКО
ЭКСМАШ
ЮрМаш
Модель
Не выбрано
SD16 (2010)
SD16 (вариант) (2014)
SD16E (2010)
SD16L (2010)
SD22 (вариант) (2013)
SD32 (вариант) (2011)
Shantui SD10YE (2015)
Shantui SD16 (2008)
Shantui SD22 (2008)
Shantui SD23 (2003)
Shantui SD23 (вариант) (2013)
Shantui SD32 (2005)
Shantui SD42-3 (2008)
Shantui SG16-3 (2014)
Shantui SG18-3 (2014)
SL-30W (2010)
SL-50W (2013)
Каток SR12-5 (2013)
Каток SR14M-2 (2012)
Каток SR16 (2014)
Каток SR18 (2011)
Каток SR18M (2010)
Каток SR20M (2014)
Погрузчик SF15, SF18 (2010)
Погрузчик SF30 (2013)
Погрузчик SF45T (2013)
Погрузчик SF50/SF60/SF70 (2013)
Погрузчик вил. 2-2.5t (2010)
Схема
>
Не выбрано
WD10 ENGINE MOUNTING AND ATTACHMENT
FLYWHEEL HOUSING ASSY
FLYWHEEL HOUSING ASSY
FLYWHEEL HOUSING ASSY
RADIATOR PIPING AND WIND BREAK
RADIATOR MOUNTING PARTS
FUEL TANK
FUEL PIPING
FUEL CONTROL LEVER
DECELERATOR PEDAL
TORQUE CONVERTER SUCTION PIPE
TORQUE CONVERTER SCAVENGE PUMP
TORQUE CONVERTER TURBINE AND STATOR
TORQUE CONVERTER PRESSURE RELIEF VALVE
TORQUE CONVERTER HOUSING
UNIVERSAL JOINT ASSY
TRANSMISSION CASE
TRANSMISSION REAR CASE
FORWARD CLUTCH
CLUTCH
1ST CLUTCH
2ND AND 3RD CLUTCH
GEAR SHIFT CONTROL ASSY
TRANSMISSION PUMP
LUBRICATION VALVE
TORQUE CONVERTER PIPING
PIPING (1/2)
PIPING (2/2)
GEAR SHIFT AND STEERING OIL FILTER
GEAR SHIFT VALVE
GEAR SHIFT VALVE
TRANSMISSION CONTROL LEVER
TRANSMISSION CASE COVER
BEVEL GEAR AND SHAFT
STEERING CLUTCH
STEERING BRAKE
STEERING BRAKE
FINAL DRIVE CASE AND SPROCKET WHEEL GUARD (OPTION), SD16, SD16E
FINAL DRIVE CASE AND SPROCKET WHEEL, SD16L
FINAL DRIVE GEAR
FINAL DRIVE AND WHEEL HUB SD16, SD16E
FINAL DRIVE AND WHEEL HUB SD16L
BRAKE PEDAL AND LINKAGE
BRAKE PEDAL AND LINKAGE
BRAKE LOCK LEVER
STEERING CONTROL LEVER
MAIN FRAME AND STEERING CASE SD16, SD16E
MAIN FRAME AND STEERING CASE SD16L
EQUALIZER BAR SD16, SD16E
EQUALIZER BAR SD16L
STEERING PUMP
STEERING CLUTCH PIPING
CONTROL AND RELIEF VALVE PIPING
OIL COOLER PIPING
OIL COOLER
STEERING VALVE
SAFETY VALVE
PRESSURE MEASUREMENT PIPING
TRACK FRAME ASSY SD16
TRACK FRAME ASSY SD16E
TRACK FRAME ASSY SD16L
FRONT IDLER ASSY
TRACK FRAME COVER SD16
TRACK FRAME COVER SD16E
TRACK FRAME COVER SD16L
RECOIL SPRING SD16
RECOIL SPRING SD16E
RECOIL SPRING SD16L
CARRIER ROLLER ASSY SD16
TRACK ROLLER ASSY SD16
TRACK ROLLER ASSY SD16E, SD16L
TRACK ASSY SD16
TRACK ASSY SD16E
TRACK ASSY SD16L
HOOD ASSY SD16, SD16E
HOOD ASSY SD16L
FENDER
BOX AND FLOOR
BOTTOM GUARD PLATE SD16, SD16E
BOTTOM GUARD PLATE SD16L
OIL CYLINDER BRACKET
HYDRAULIC OIL TANK
HYDRAULIC OIL TANK
BLADE CONTROL VALVE
BLADE CONTROL VALVE
RIPPER CONTROL VALVE
HYDRAULIC PUMP
HYDRAULIC PIPING (PUMP TO TANK)
BLADE LIFT PIPING SD16, SD16E
BLADE LIFT PIPING SD16, SD16E
BLADE LIFT PIPING SD16L
BLADE LIFT PIPING SD16L
BLADE LIFT CYLINDER SD16
BLADE LIFT CYLINDER SD16E
BLADE LIFT CYLINDER SD16L
TILT PIPING ASSY SD16
TILT PIPING ASSY SD16
TILT PIPING ASSY SD16E
TILT PIPING ASSY SD16E
TILT PIPING ASSY SD16L
TILT PIPING ASSY SD16L
TILT OIL CYLINDER ASSY
RIPPER PIPING
BLADE CONTROL LEVER
BLADE CONTROL LINKAGE
RIPPER CONTROL LINKAGE
RIPPER CONTROL LINKAGE
TRACTION FRAME
STRAIGHT TILT BLADE SD16, SD16E
STRAIGHT TILT BLADE SD16L
STRAIGHT TILT FRAME SD16, SD16E
STRAIGHT TILT FRAME SD16L
ANGLE BLADE SD16, SD16E
U-FRAME SD16, SD16E
RIPPER FRAME
RIPPER OIL CYLINDER
ELECTRICAL SYSTEM
CAB ELECTRIC
INSTRUMENT BOX
SAFETY SWITCH
ACCUMULATOR
OPERATOR'S SEAT ASSEMBLY
CANOPY, CANVAS
CAB ASSEMBLY
CAB ASSEMBLY
FRAME, ROPS AND MOUNTING
MARKS AND PLATES SD16
MARKS AND PLATES SD16E
MARKS AND PLATES SD16L
1
2
3
3
3
3
4
4
5
5
5
5
6
7
8
9
10
11
12
13
14
15
16
Позиция на иллюстрации
Заводской номер детали
Название детали
1
16Y-76-14000
Трубка
2
07042-20108
Заглушка
3
07000-13025
Кольцо
4
01010-51030
Болт
5
01602-21030
Шайба
6
07102-20519
Рукав
7
07102-20518
Рукав
8
16Y-76-01000
Трубка
9
16Y-76-03000
Трубка
10
16Y-76-00008
Хомут
11
16Y-76-12000
Трубка
12
16Y-76-00003
Проставка
13
16Y-76-00004
Сальник
14
01010-51075
Болт
15
01010-51020
Болт
16
16Y-76-02000
Радиатор
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
Дополнительная информация
×
Название:
Номер:
Примечание:
