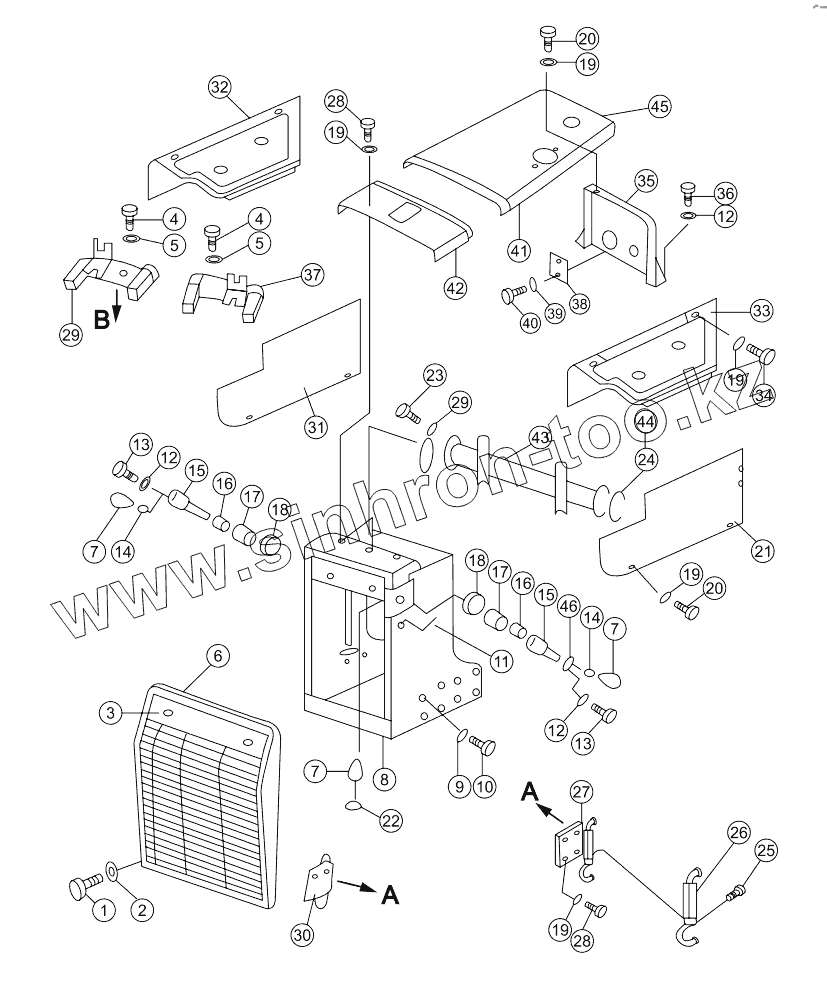

Каталог запасных частей к технике: Shantui SD16E. HOOD ASSY SD16L

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
6
7
7
7
8
9
10
11
12
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
19
19
19
20
20
21
22
23
24
25
26
27
28
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
Позиция на иллюстрации Заводской номер детали Название детали
1 01010-51640 Болт
2 01643-31645 Шайба
3 23Y-50C-00003 Cap
4 01010-50820 Болт
5 01602-20825 Шайба
6 16Y-50C-12000 Guard fence
7 07020-01021 Масленка
8 16L-50C-03000 Деталь капота передняя
9 01643-32060 Шайба
10 01011-52030 Болт
11 04050-18045 Палец
12 01643-31445 Уплотнительная шайба
13 01010-51470 Болт
14 16Y-85-00001 Манжета
15 16Y-85-00003 Вилка
16 16Y-85-40000 Втулка
17 16Y-85-30000 Втулка
18 16Y-85-10000 Кольцо пылезащитное
19 01643-31232 Шайба
20 01010-51235 Болт
21 16L-50C-07000 Cover
22 07042-70108 plug
23 01010-51240 Болт
24 16L-50C-00001 Shim
25 04412-00517 Заклепка
26 16Y-50-15000 Крюк
27 16Y-50-13000 Основание левое
28 01010-51220 Болт
29 16Y-50C-14000 Seat
30 16Y-50-14000 Основание правое
31 16L-50C-08000 Cover
32 16L-50C-05000 Деталь капота боковая правая
33 16L-50C-04000 Деталь капота боковая левая
34 16Y-50C-17000 Bolt, dish
35 16Y-50C-10000 Подвеска
36 01010-51440 Болт
37 16Y-50C-15000 Seat
38 16Y-50C-00002 Крышка
39 01643-30823 Шайба
40 01010-50814 Болт
41 16L-50C-09000 Top cover
42 16L-50C-02000 Крышка верхняя (1)
43 16L-50C-06000 Beam
44 16L-50C-00002 Shim
45 16L-50C-10000 Cover
46 16Y-85-00002 Крышка подшипника
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
