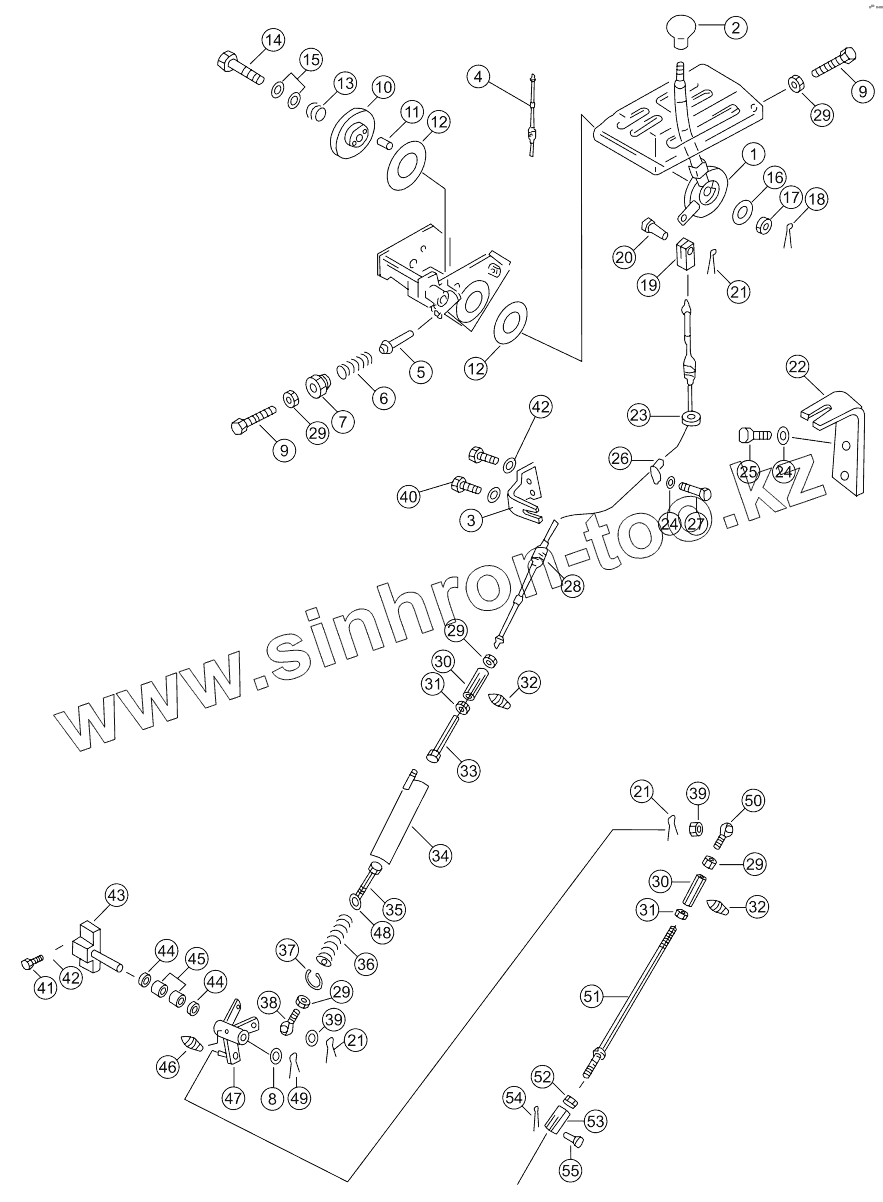

Каталог запасных частей к технике: Shantui SD16E. FUEL CONTROL LEVER
1
2
3
4
5
6
7
8
9
9
10
11
12
12
13
14
15
16
17
18
19
20
21
21
21
22
23
24
24
25
26
27
28
29
29
29
29
29
30
30
31
31
32
32
33
34
35
36
37
38
39
39
40
41
42
42
43
44
44
45
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 10Y-05-02000 | Рычаг | |
| 2 | 09304-01250 | Рукоятка | |
| 3 | 16Y-05C-00003 | Plate | |
| 4 | 16Y-05D-02000 | Shaft assy | |
| 5 | 154-43-44261 | Палец | |
| 6 | 170-54-11230 | Рессора | |
| 7 | 154-43-44250 | Гайка | |
| 8 | 01641-21626 | Шайба | |
| 9 | 01016-50860 | Болт | |
| 10 | 154-43-14710 | Рессора | |
| 11 | 04020-00616 | Фиксирующий штифт | |
| 12 | 154-43-44280 | Накладка фрикционная | |
| 13 | 154-43-14690 | Пружина | |
| 14 | 01052-51265 | Болт | |
| 15 | 01640-21223 | Шайба 12 | |
| 16 | 101-43-11380 | Прокладка | |
| 17 | 01593-31210 | Гайка | |
| 18 | 04050-13030 | Разводной штифт 3х30 | |
| 19 | 04210-20832 | Вилка | |
| 20 | 04205-10822 | Палец | |
| 21 | 04050-12016 | Разводной штифт 2х16 | |
| 22 | 16Y-05C-00001 | Пластина | |
| 23 | 08037-01610 | Трубка | |
| 24 | 01643-31032 | Шайба | |
| 25 | 01010-51025 | Болт | |
| 26 | 08035-01510 | Хомут | |
| 27 | 01010-51016 | Болт | |
| 28 | 16Y-05C-01000 | Вал гибкий | |
| 29 | 01580-10806 | Гайка | |
| 30 | 16Y-05-00005 | Гайка регулировочная | |
| 31 | 01508-40805 | Гайка | |
| 32 | 07020-00613 | Пресс-масленка | |
| 33 | 16Y-05C-06000 | Рычаг | |
| 34 | 16Y-05-13000 | Корпус пружины | |
| 35 | 16Y-05C-07000 | Рычаг | |
| 36 | 16Y-05-00009 | Пружина | |
| 37 | 04065-03815 | Кольцо стопорное | |
| 38 | 04250-50847 | Подшипник соединительный | |
| 39 | 01590-30809 | Nut | |
| 40 | 01010-51235 | Болт | |
| 41 | 01010-51240 | Болт | |
| 42 | 01643-31232 | Шайба | |
| 43 | 16Y-05C-04000 | Кронштейн | |
| 44 | 06122-01603 | Кольцо пылезащитное | |
| 45 | GB290-HK1612 | Needle roller bearing | |
| 46 | 07020-00816 | Fitting grease | |
| 47 | 16Y-05C-02000 | Рычаг поворотный | |
| 48 | 01643-31645 | Шайба | |
| 49 | 04050-14024 | Чека разводная | |
| 50 | 04250-60847 | Подшипник соединительный | |
| 51 | 16Y-05D-01000 | Lever | |
| 52 | 01580-10605 | Гайка | |
| 53 | 04211-20634 | Вилка | |
| 54 | 04050-12010 | Чека разводная | |
| 55 | 04205-10618 | Палец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
