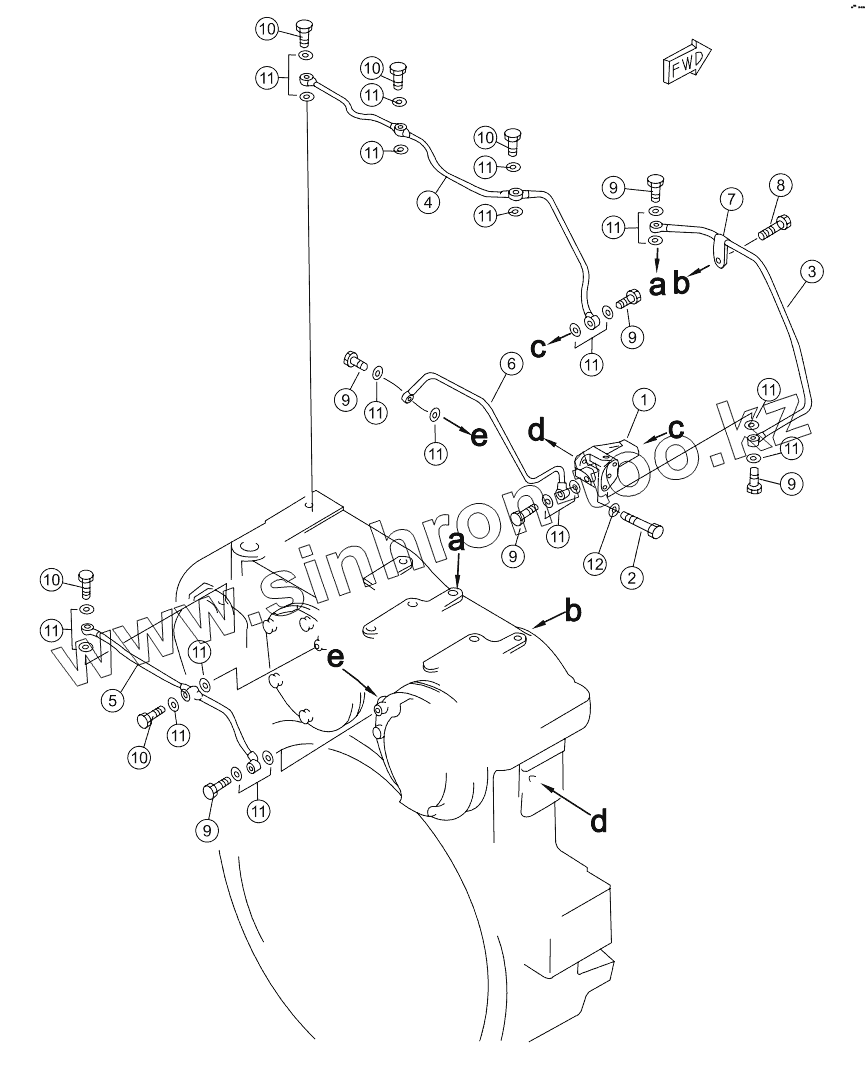

Каталог запасных частей к технике: Shantui SD16E. FLYWHEEL HOUSING ASSY

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

9

9

9

9

9

10

10

10

10

10

11

11

11

11

11

11

11

11

11

11

11

11

11

11

11

11

12

Позиция на иллюстрации	Заводской номер детали		Название детали
1	16Y-02A-00032		Фланец
2	01010-51030		Болт
3	16Y-02A-30000		Трубка
4	16Y-02A-20000		Трубка
5	16Y-02A-10000		Трубка
6	16Y-02A-40000		Трубка
7	16Y-02A-60000		Хомут
8	01010-51240		Болт
9	16Y-02A-00004		Болт
10	16Y-02A-00003		Болт
11	07005-01012		Уплотнительная прокладка
12	01602-21030		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
