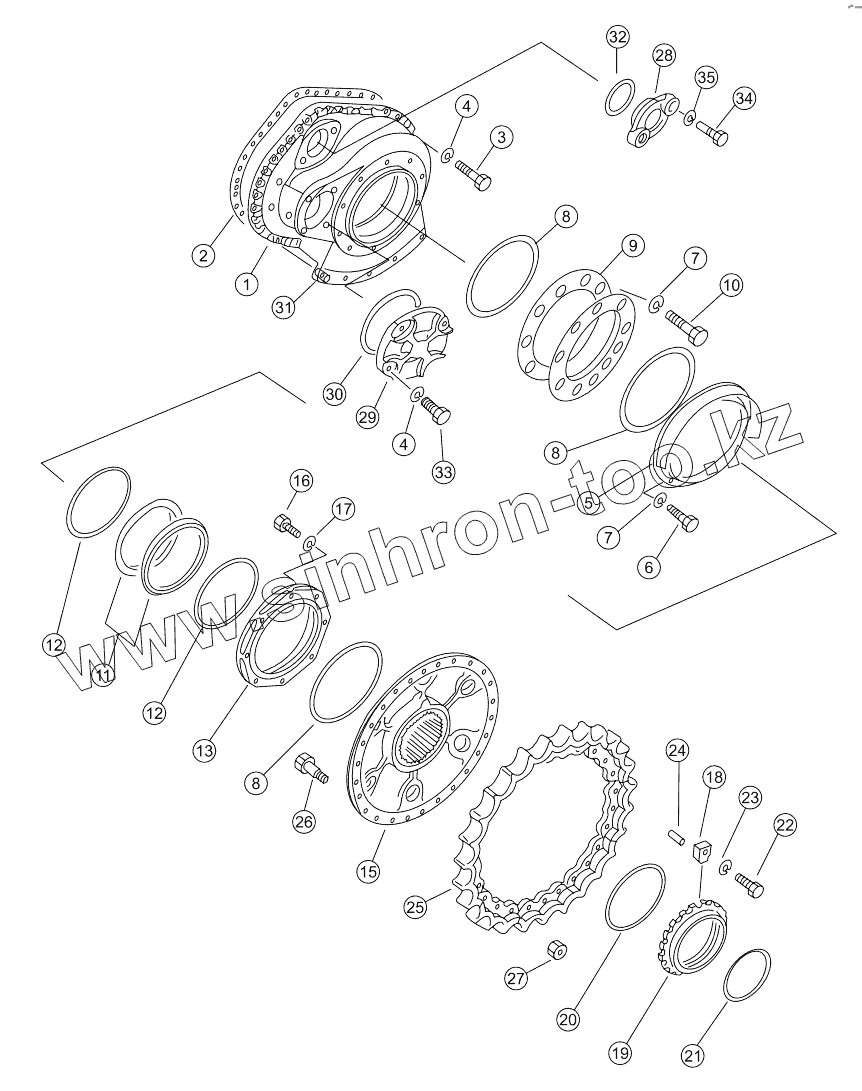

Каталог запасных частей к технике: Shantui SD16E. FINAL DRIVE CASE AND SPROCKET WHEEL, SD16L
1
1
2
3
4
4
5
6
7
7
8
8
8
9
10
11
12
12
13
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 16Y-18-00020 | Кожух бортового редуктора | |
| 1 | 16Y-18-00019 | Кожух бортового редуктора | |
| 2 | 16Y-18-00037 | Сальник | |
| 3 | 01010-51435 | Болт | |
| 4 | 01602-21442 | Рессорная шайба | |
| 5 | 16Y-18-00041 | Кожух пылезащитный | |
| 6 | 01010-51025 | Болт | |
| 7 | 01602-21030 | Шайба | |
| 8 | 07000-15345 | O-ring | |
| 9 | 16L-18-00003 | Втулка | |
| 10 | 01010-51035 | Болт | |
| 11 | 16Y-18-00034 | Уплотнение плавающее | |
| 12 | 16Y-18-00035 | Кольцо круглого сечения | |
| 13 | 16Y-18-00042 | Крышка | |
| 15 | 16Y-18-00045 | Ступица | |
| 16 | 01010-50825 | Болт | |
| 17 | 01602-20825 | Шайба | |
| 18 | 16Y-18-00012 | Блок стопорный | |
| 19 | 16Y-18-00011 | Гайка стопорная | |
| 20 | 07000-15270 | O-ring | |
| 21 | 07000-15230 | O-ring | |
| 22 | 01252-71635 | Screw | |
| 23 | 01602-21648 | Шайба | |
| 24 | 04020-01228 | Фиксирующий штифт | |
| 25 | 16Y-18-00014 | Сегмент звездочки | |
| 26 | 16Y-18-00013 | Болт | |
| 27 | 01803-02228 | Гайка | |
| 28 | 16Y-18-00047 | Крышка | |
| 29 | 16Y-18-00048 | Крышка | |
| 30 | 07000-15160 | O-ring | |
| 31 | 04020-01434 | Штифт | |
| 32 | 07000-15110 | O-ring | |
| 33 | 01010-51430 | Болт | |
| 34 | 01010-52050 | Болт | |
| 35 | 01602-22060 | Рессорная шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
