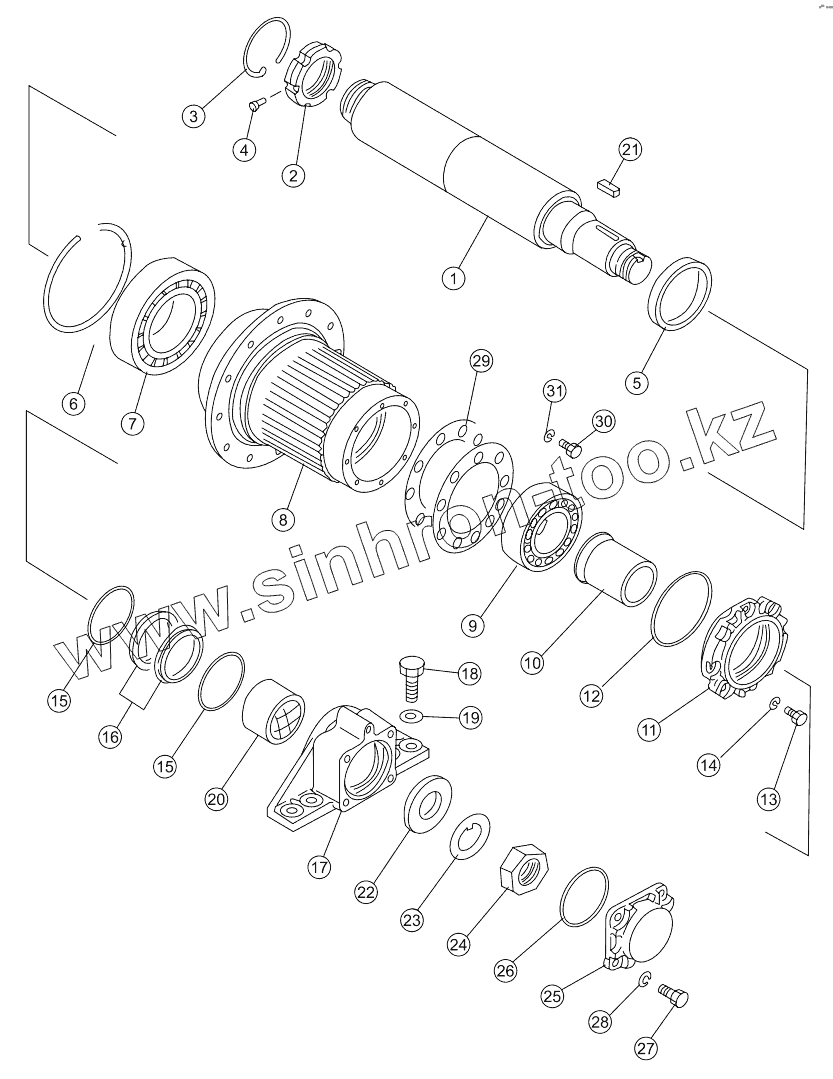

Каталог запасных частей к технике: Shantui SD16E. FINAL DRIVE AND WHEEL HUB SD16L
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 16L-18-00001 | Полуось | |
| 2 | 16Y-18-00031 | Гайка | |
| 3 | 16Y-18-00030 | Кольцо стопорное | |
| 4 | 16Y-18-00032 | Палец стопорный | |
| 5 | 16Y-18-00029 | Кольцо стопорное | |
| 6 | 04071-00250 | Шариковый подшипник | |
| 7 | GB283-NJ2228EC4 | Roller bearing | |
| 8 | 16L-18-00002 | Drum | |
| 9 | GB288-23220CC3 | Bearing | |
| 10 | 16Y-18-00006 | Манжета | |
| 11 | 16Y-18-00010 | Крышка | |
| 12 | 07000-15170 | O-ring | |
| 13 | 01010-51230 | Болт | |
| 14 | 01602-21236 | Рессорная шайба | |
| 15 | 16Y-18-00009 | Кольцо круглого сечения | |
| 16 | 16Y-18-00008 | Уплотнение масляное плавающее | |
| 17 | 16Y-18-00007 | Гнездо | |
| 18 | 01010-52465 | Bolt | |
| 19 | 01602-22472 | Шайба | |
| 20 | 16Y-18-01000 | Втулка | |
| 21 | 04000-01065 | Flat key | |
| 22 | 16Y-18-00002 | Кольцо стопорное | |
| 23 | 16Y-18-00003 | Пластина стопорная | |
| 24 | 16Y-18-00004 | Гайка большая | |
| 25 | 16Y-18-00005 | Крышка | |
| 26 | 07000-12130 | O-ring | |
| 27 | 01010-51845 | Болт | |
| 28 | 01602-21854 | Шайба | |
| 29 | 16L-18-00003 | Втулка | |
| 30 | 01010-51035 | Болт | |
| 31 | 01602-21030 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
