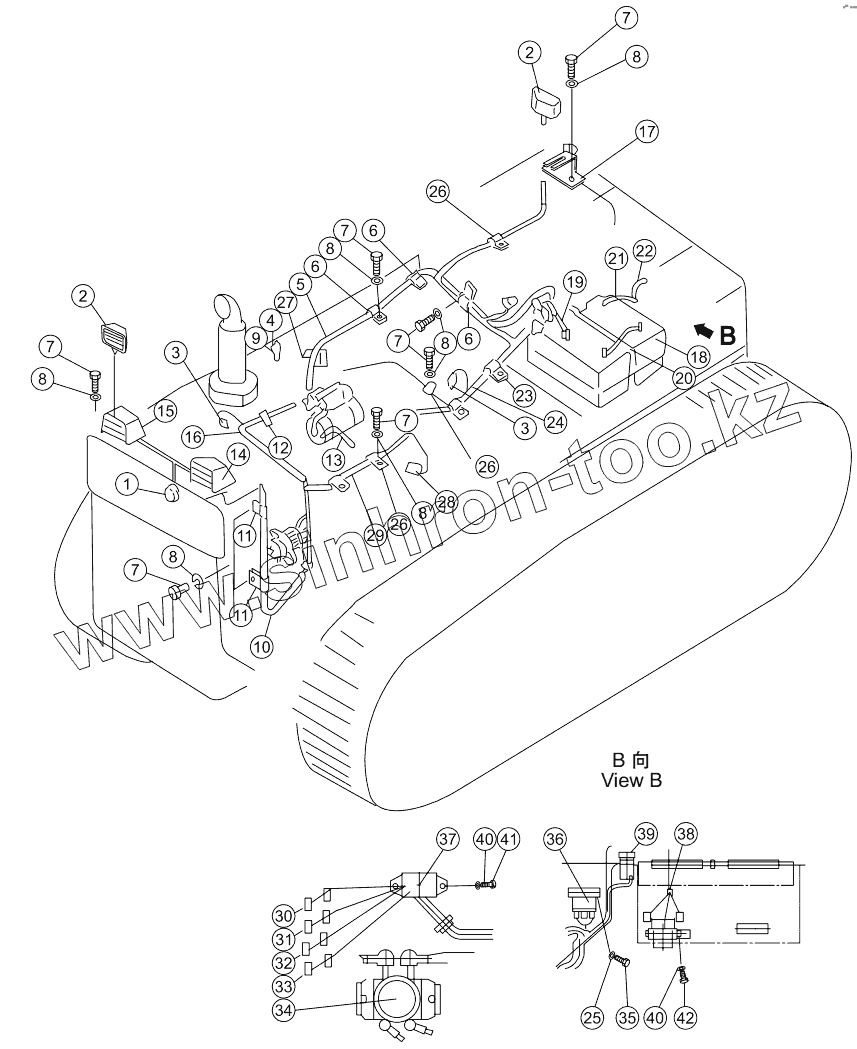

Каталог запасных частей к технике: Shantui SD16E. ELECTRICAL SYSTEM
1
2
2
3
3
4
5
6
6
6
7
7
7
7
7
7
8
8
8
8
8
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
26
27
28
29
30
31
32
33
34
35
35
36
37
38
39
40
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D2711-10500 | Клаксон | |
| 2 | D2401-07000 | Большая лампа | |
| 3 | D2320-15000 | Oil temperature sensor | |
| 4 | 23Y-07E-00003 | Joint | |
| 5 | 16Y-07C-20000 | Жгут проводов | |
| 6 | 08035-02510 | Провододержатель | |
| 7 | 01010-51016 | Болт | |
| 8 | 01643-31032 | Шайба | |
| 9 | D2160-00800 | Индикатор воздушного фильтра | |
| 10 | 16Y-07C-06000 | Жгут проводов | |
| 11 | 08035-01014 | Wire clip | |
| 12 | 08035-11510 | Clip | |
| 13 | 16Y-07C-09000 | Ground line | |
| 14 | 10Y-07B-06000 | Lamp cover | |
| 15 | 10Y-07B-09000 | Lamp cover | |
| 16 | 08034-20519 | Hoop | |
| 17 | 16Y-07C-30000 | Bracket | |
| 18 | D1011-10500 | Battery | |
| 19 | 16Y-07C-03000 | Жгут проводов | |
| 20 | 16Y-07C-02000 | Жгут проводов | |
| 21 | 16Y-07C-01000 | Жгут проводов | |
| 22 | 114-07-11000 | Ground wire | |
| 23 | 08035-02010 | Clip | |
| 24 | 16Y-07C-04000 | Жгут проводов | |
| 25 | 01640-20610 | Washer | |
| 26 | 08035-11010 | Clip | |
| 27 | 16Y-07C-26000 | Bracket | |
| 28 | D2300-01000 | Pressure sensor | |
| 29 | 16Y-07C-05000 | Жгут проводов | |
| 30 | D2773-01500 | Fuse | |
| 31 | D2773-02000 | Fuse | |
| 32 | D2773-03000 | Fuse | |
| 33 | D2773-01000 | Fuse | |
| 34 | D2601-15000 | Battery relay | |
| 35 | 01220-40610 | Screw | |
| 36 | D2650-01100 | Реле включения звукового сигнала | |
| 37 | D2763-00900 | Предохранитель | |
| 38 | D2610-10010 | Relay | |
| 39 | D2510-00600 | Horn switch | |
| 40 | 01640-20508 | Washer | |
| 41 | 01220-40516 | Screw | |
| 42 | 01220-40525 | Bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
