Каталог запасных частей к технике: Shantui SD16E. CLUTCH

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

10

11

11

12

12

12

13

13

13

14

14

14

14

14

15

15

16

17

17

18

19

20

21

22

23

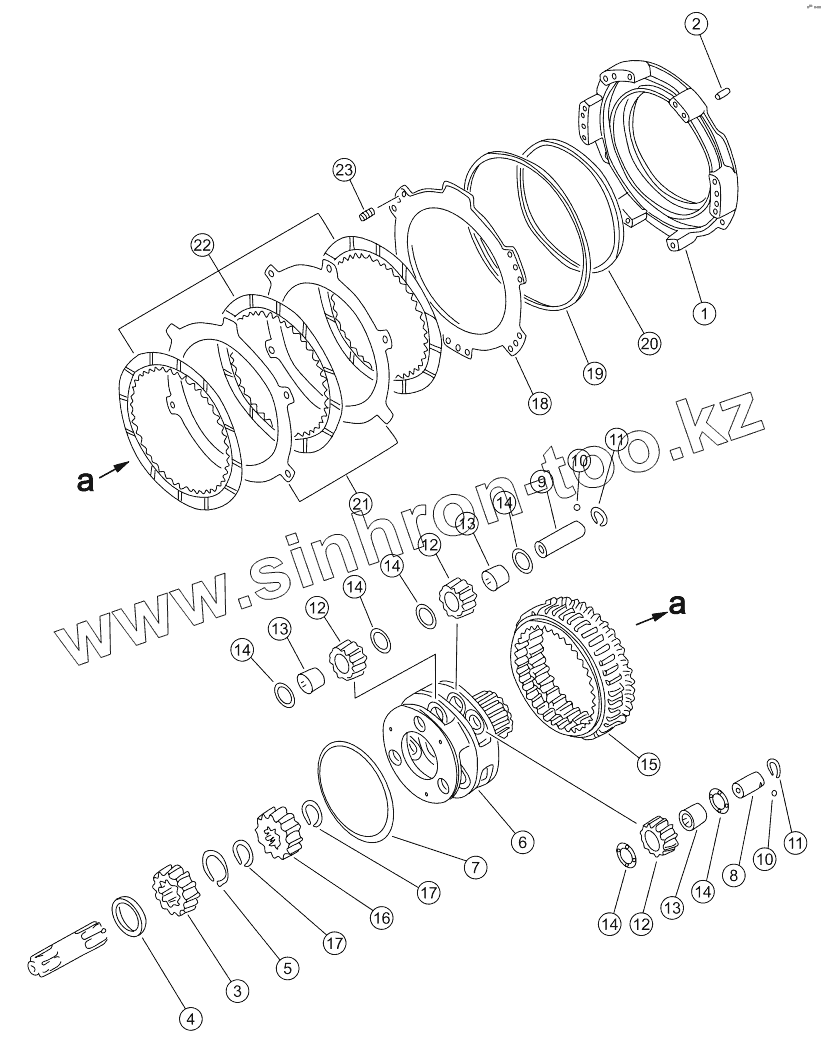

Позиция на иллюстрации	Заводской номер детали		Название детали
1	16Y-15-00081		Корпус
2	04020-01228		Фиксирующий штифт
3	16Y-15-00016		Шестерня солнечная
4	16Y-15-00015		Втулка стопорная
5	04064-07525		Кольцо стопорное
6	16Y-15-00085		Водило сателлитов
7	07018-12455		Кольцо уплотнительное
8	16Y-15-00084		Вал-шестерня
9	16Y-15-00031		Вал-шестерня
10	04260-00635		Стальной шарик
11	04065-03815		Кольцо стопорное
12	16Y-15-00028		Сателлит
13	16Y-15-01000		Подшипник игольчатый
14	09233-03820		Стопорная шайба
15	16Y-15-00029		Венец зубчатый
16	16Y-15-00030		Шестерня солнечная
17	04064-05020		Кольцо стопорное
18	16Y-15-00026		Поршень
19	16Y-15-00027		Кольцо уплотнительное
20	16Y-15-00025		Кольцо уплотнительное
21	16Y-15-00003		Прокладка
22	16Y-15-09000		Диск фрикционный
23	16Y-15-00083		Пружина

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
