Каталог запасных частей к технике: Shantui SD16E. BOX AND FLOOR

Тип техники

Марка

Модель

Схема

1

2

3

4

4

4

4

4

4

4

4

5

5

5

5

5

6

9

10

13

14

15

16

18

19

20

20

20

22

23

24

25

26

27

29

30

31

32

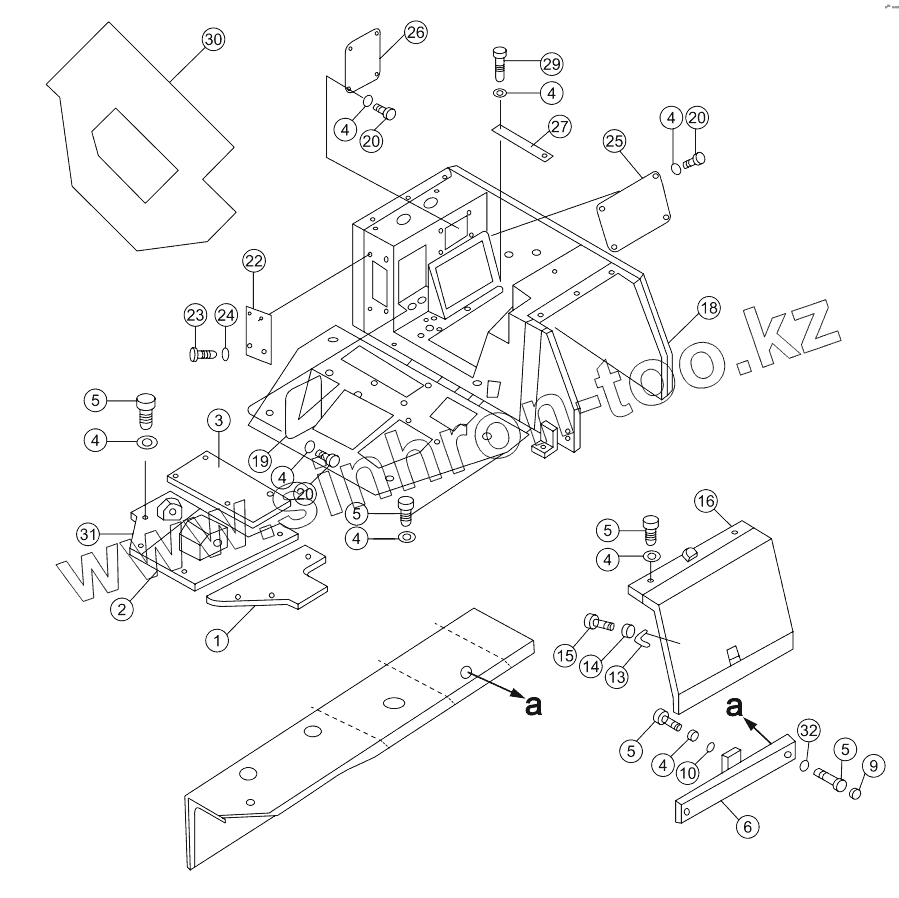

Позиция на иллюстрации	Заводской номер детали		Название детали
1	16Y-51C-13000		Plate
2	16Y-51C-10000		Кронштейн
3	16Y-51C-00001		Пластина
4	01643-31232		Шайба
5	01010-51230		Болт
6	16Y-51C-02000		Крышка
9	198-54-41941		Колпак
10	154-54-46150		Опора
13	198-54-19150		Стопорная пружина
14	01643-30623		Прокладка
15	01010-50612		Болт
16	16Y-51C-01000		Корпус аккумулятора
18	16Y-51C-09000		Кронштейн нижний
19	16Y-51-12000		Крышка
20	01010-51225		Болт
22	16Y-51C-28000		Plate
23	01010-50816		Болт
24	01643-30823		Шайба
25	16Y-51-00008		Крышка
26	16Y-51C-00003		Крышка
27	16Y-51-00005		Ограждение
29	01010-51270		Болт
30	16Y-51C-14000		Pad, floor plate
31	16Y-51C-15000		Кронштейн
32	124-54-26540		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
