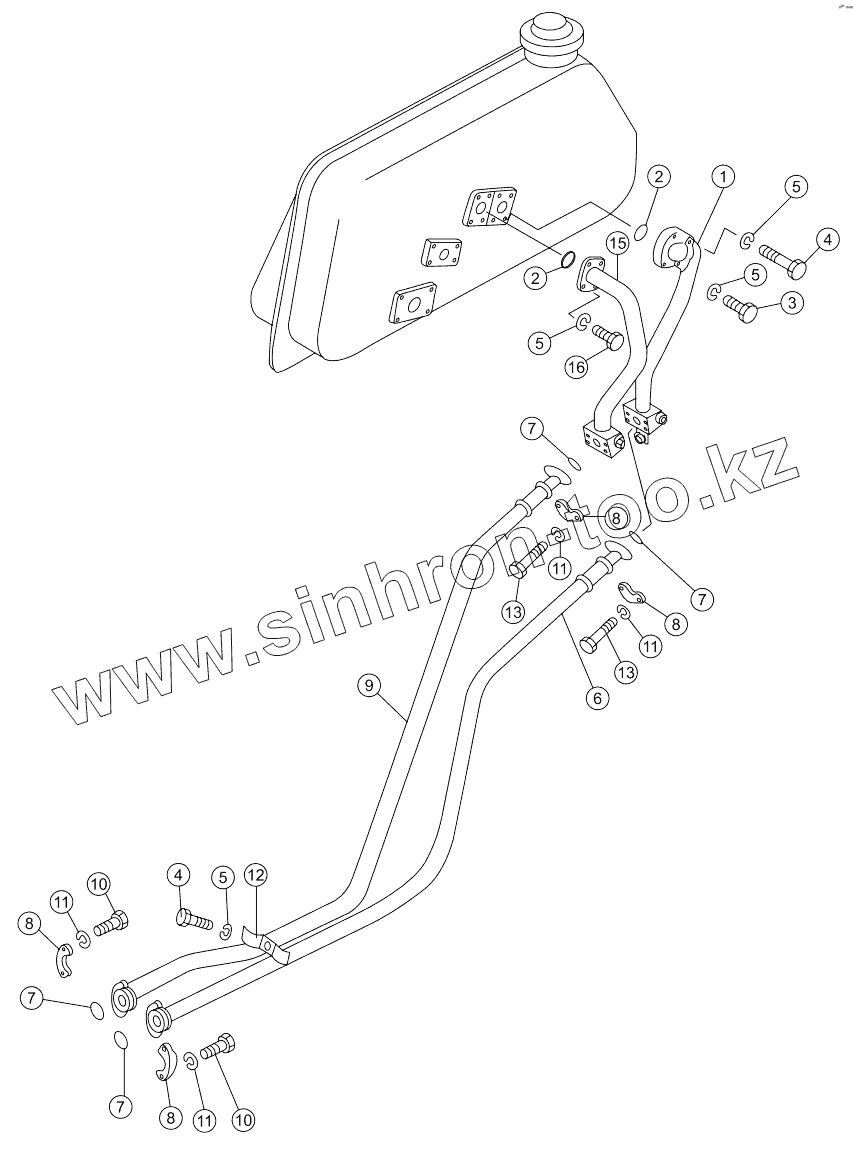

Каталог запасных частей к технике: Shantui SD16E. BLADE LIFT PIPING SD16, SD16E

Тип техники

Марка

Модель

Схема

1

2

2

3

4

4

5

5

5

5

6

7

7

7

7

8

8

8

8

9

10

10

11

11

11

11

12

13

13

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	16Y-62-10000		Трубка
2	07000-13048		Кольцо
3	01010-51265		Болт
4	01010-51275		Болт
5	01643-31232		Шайба
6	07119-01025		Hose
7	07000-13032		Кольцо
8	07371-31049		Разъемный фланец
9	07114-01025		Hose
10	01010-51035		Болт
11	01643-31032		Шайба
12	16Y-62-30000		Clamp
13	01010-51045		Болт
14	01580-11008		Гайка
15	16Y-62-20000		Трубка
16	01010-51245		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
