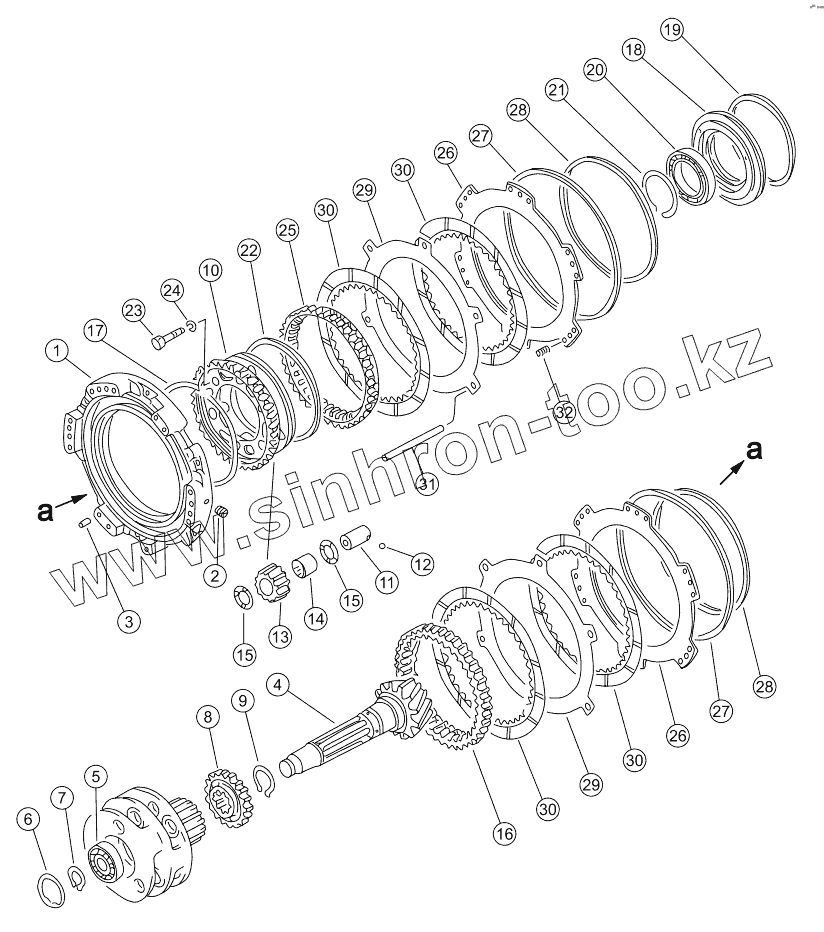

Каталог запасных частей к технике: Shantui SD16E. 2ND AND 3RD CLUTCH

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

26

27

27

28

28

29

29

30

30

30

30

31

32

Позиция на иллюстрации	Заводской номер детали		Название детали
1	16Y-15-00075		Корпус
2	16Y-15-00088		Пробка
3	04020-01228		Фиксирующий штифт
4	16Y-15-00061		Вал выходной
5	GB283-NU1015C4		Roller bearing
6	04065-08530		Кольцо стопорное
7	16Y-15-00082		Кольцо стопорное
8	16Y-15-00059		Шестерня солнечная
9	04064-06525		Кольцо стопорное
10	16Y-15-00070		Водило сателлитов
11	16Y-15-00051		Вал-шестерня
12	04260-00635		Стальной шарик
13	16Y-15-00046		Шестерня
14	16Y-15-04000		Подшипник игольчатый
15	09233-03220		Шайба стопорная
16	16Y-15-00049		Венец зубчатый
17	16Y-15-00047		Кольцо стопорное
18	16Y-15-00053		Крышка
19	07018-12455		Кольцо уплотнительное
20	16Y-15-05000		Подшипник шариковый
21	16Y-15-00067		Кольцо стопорное
22	16Y-15-00050		Кольцо уплотнительное
23	01010-51060		Болт
24	01602-21030		Шайба
25	16Y-15-00077		Венец зубчатый
26	16Y-15-00026		Поршень
27	16Y-15-00027		Кольцо уплотнительное
28	16Y-15-00025		Кольцо уплотнительное
29	16Y-15-00003		Прокладка
30	16Y-15-09000		Диск фрикционный
31	16Y-15-00071		Палец
32	16Y-15-00073		Пружина

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
