Каталог запасных частей к технике: Shantui SD16. TRACK FRAME COVER SD16L

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

3

3

3

4

4

4

5

5

6

8

10

14

15

16

17

18

18

19

22

23

24

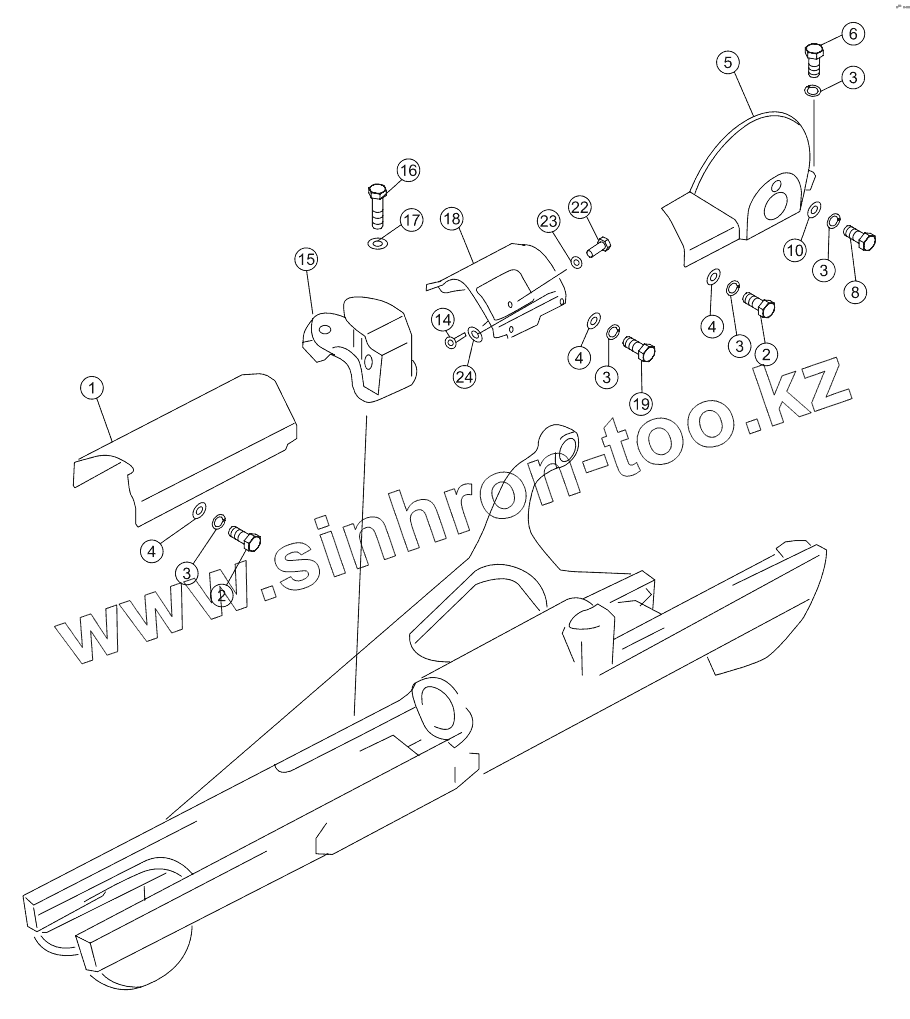

Позиция на иллюстрации	Заводской номер детали		Название детали
1	16L-40-00002		Крышка передняя правая
1	16L-40-00001		Крышка передняя левая
2	01010-51425		Болт
3	01602-21442		Рессорная шайба
4	01643-31445		Уплотнительная шайба
5	16Y-40-12000		Крышка звездочки левая
5	16Y-40-13000		Крышка звездочки правая
6	01010-31435		Болт
8	01010-51475		Bolt
10	01640-21426		Шайба
14	04050-03015		Разводной шплинт
15	16L-40-40000		Bracket
16	01010-52050		Болт
17	01602-02060		Шайба
18	16L-40-50000		Крышка средняя правая
18	16L-40-20000		Крышка средняя левая
19	01010-51430		Болт
22	16Y-40-07001		Болт
23	01640-21016		Шайба
24	01641-21016		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
