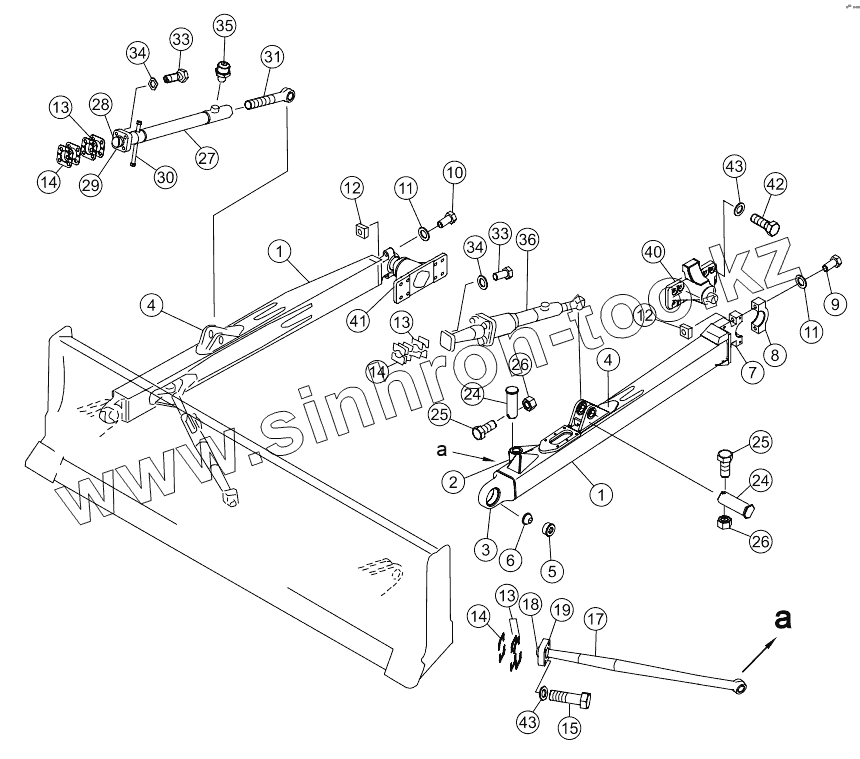

Каталог запасных частей к технике: Shantui SD16. STRAIGHT TILT FRAME SD16, SD16E

Тип техники

Марка

Модель

Схема

1

1

1

1

2

3

4

4

4

4

5

6

7

8

8

9

10

11

11

12

12

13

13

13

14

14

14

15

17

18

19

24

24

25

25

26

26

27

28

29

30

31

33

33

34

34

35

36

40

41

42

43

43

Позиция на иллюстрации	Заводской номер детали		Название детали
1	16Y-80-40000A		Push rod
1	16Y-80-30000A		Push rod
2	16Y-80-33000		Support
3	16L-80-20004A		Support
4	16Y-80-41000A		Support
4	16Y-80-32000A		Support
5	14Y-82-00001		Support
6	14Y-82-00016		Support
7	16Y-80-31000		Опора
8	16Y-80-00007		Крышка правая
8	16Y-80-00006		Крышка левая
9	01011-52465		Болт
10	01011-52430		Болт
11	01643-32460		Уплотнительная шайба
12	16Y-80-00008		Гайка
13	16Y-80-00010		Шайба 1,00 мм
14	16Y-80-00009		Шайба 0,50 мм
15	01010-52070		Болт
17	16Y-80-60000		Стойка наклонная
18	16L-80-60001		Шарнир шаровой
19	16Y-80-60004		Колпачок
24	16Y-80-00020		Палец
25	01010-51265		Болт
26	01598-11214		Nut
27	16Y-80-50000		Стойка
28	16Y-80-50006		Шарнир шаровой
29	16Y-80-50007		Колпачок
30	16Y-80-51000		Тяга
31	16Y-80-00005		Стержень
33	01010-51865		Болт
34	01643-31845		Шайба
35	07020-01021		Масленка
36	16Y-63-13000		Гидроцилиндр наклона
40	16Y-80-10000		Цапфа левая
41	16Y-80-20000		Цапфа правая
42	01010-52055		Болт
43	01643-32060		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
