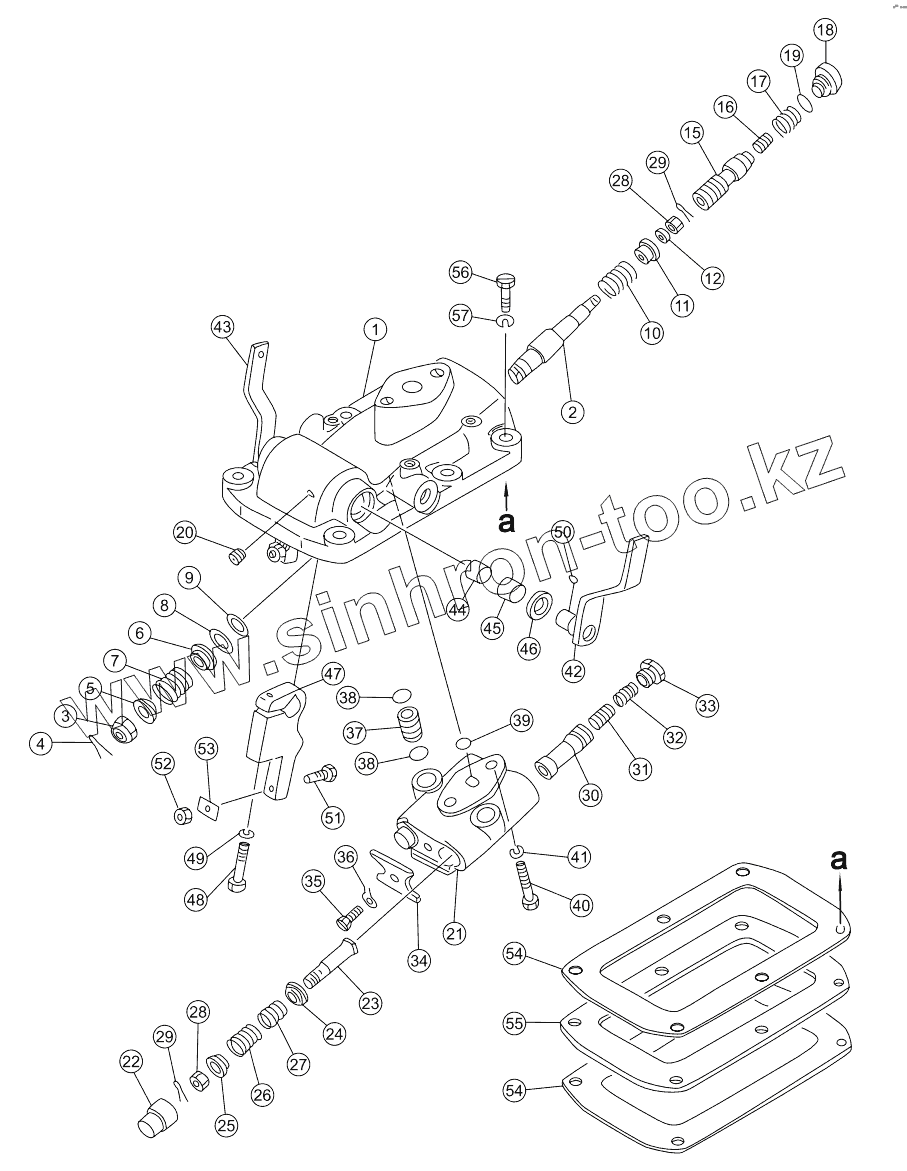

Каталог запасных частей к технике: Shantui SD16. STEERING VALVE
16Y-76-22000
144-40-00100
2
3
4
5
6
7
8
9
10
11
12
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16Y-76-22000 | 16Y-76-22000 | Гидрораспределитель рулевого управления | |
| 144-40-00100 | 144-40-00100 | Steering valve | |
| 1 | 144-40-22211 | Корпус клапана | |
| 2 | 144-40-22141 | Ось | |
| 3 | 01593-31613 | Nut | |
| 4 | 04050-14026 | Pin | |
| 5 | 144-40-22180 | Гнездо | |
| 6 | 144-40-22170 | Гнездо | |
| 7 | 175-40-31230 | Рессора | |
| 8 | 04065-03212 | Стопорное кольцо | |
| 9 | 195-40-13110 | Упорное кольцо | |
| 10 | 144-40-22350 | Пружина | |
| 11 | 175-40-31140 | Втулка направляющая | |
| 12 | 144-40-22190 | Шайба | |
| 15 | 144-40-22151 | Стержень гидрораспределителя | |
| 16 | 702-11-11190 | Поршень | |
| 17 | 175-40-31130 | Рессора | |
| 18 | 175-40-31530 | Поршень | |
| 19 | 07002-13034 | Кольцо | |
| 20 | 07043-70108 | Plug | |
| 21 | 144-40-22230 | Рессора | |
| 22 | 144-40-22290 | Направляющая втулка | |
| 23 | 144-40-22260 | Вал | |
| 24 | 144-40-22270 | Гнездо | |
| 25 | 144-40-22280 | Гнездо | |
| 26 | 144-40-22340 | Пружина | |
| 27 | 175-40-31560 | Пружина | |
| 28 | 01590-30607 | Nut | |
| 29 | 04050-11212 | Разводной шплинт | |
| 30 | 144-40-22311 | Сердечник клапана | |
| 31 | 144-40-22320 | Поршень | |
| 32 | 175-40-31410 | Рессора | |
| 33 | 144-40-22250 | Заглушка | |
| 34 | 144-40-22330 | Пластина | |
| 35 | 01010-50816 | Болт | |
| 36 | 01650-20808 | Замковая пластина | |
| 37 | 175-40-31510 | Направляющая труба | |
| 38 | 07000-12011 | O-ring | |
| 39 | 07000-12015 | Кольцо | |
| 40 | 01010-51050 | Болт | |
| 41 | 01602-21030 | Шайба | |
| 42 | 144-40-22110 | Тяга левая | |
| 43 | 144-40-22120 | Тяга правая | |
| 44 | 09350-01820 | Распорная втулка | |
| 45 | 09350-02215 | Распорная втулка | |
| 46 | 175-40-31270 | Сальник | |
| 47 | 144-40-22240 | Рессора | |
| 48 | 01010-50860 | Болт | |
| 49 | 01602-20825 | Шайба | |
| 50 | 04010-00416 | Сегментная шпонка | |
| 51 | 144-40-22160 | Болт | |
| 52 | 01580-10806 | Гайка | |
| 53 | 130-21-12330 | Замковая пластина | |
| 54 | 144-40-22220 | Сальник | |
| 55 | 144-40-22130 | Пластина | |
| 56 | 01010-51250 | Болт | |
| 57 | 01602-21236 | Рессорная шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
