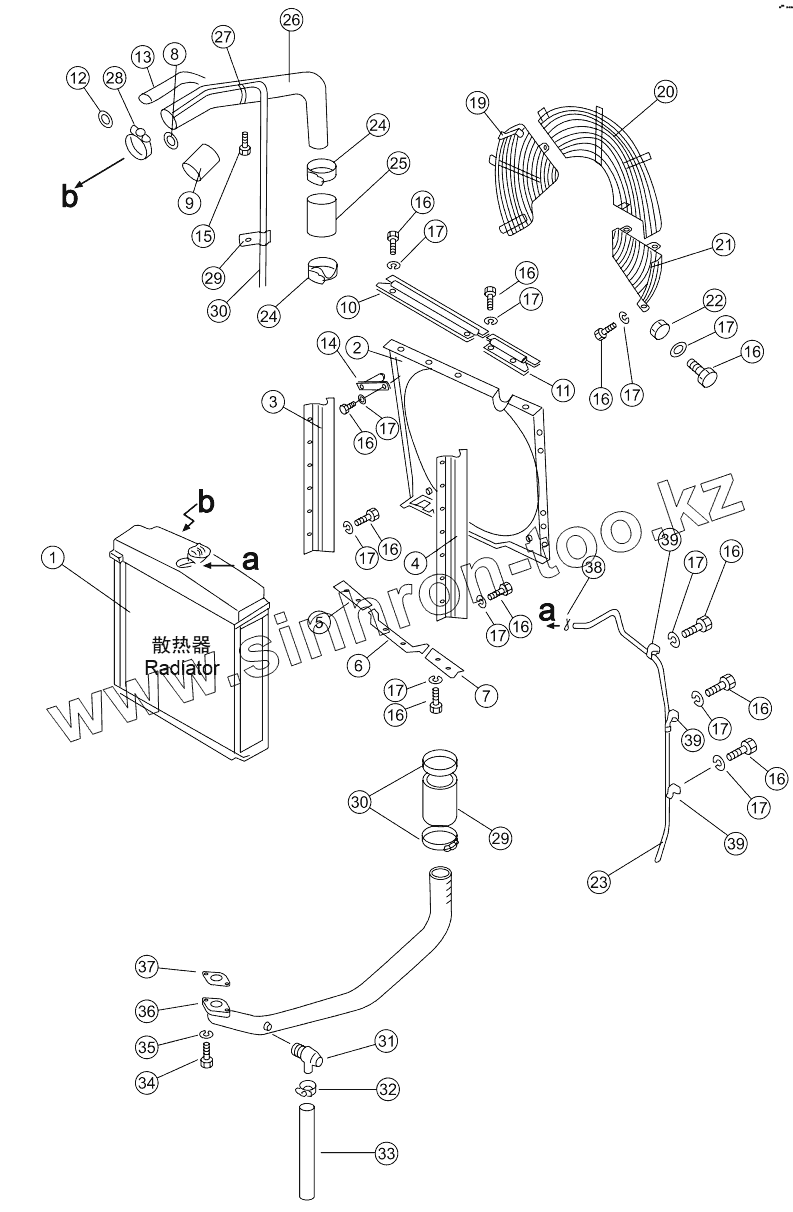

Каталог запасных частей к технике: Shantui SD16. RADIATOR PIPING AND WIND BREAK
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
16
16
16
16
16
16
16
16
16
17
17
17
17
17
17
17
17
17
17
17
19
20
21
22
23
24
24
25
26
27
28
29
29
30
30
31
32
33
34
35
36
37
38
39
39
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 16Y-03A-03000 | Радиатор в сборе | |
| 2 | 16Y-03A-09000 | Броня защитная | |
| 3 | 16Y-03A-07000 | Деталь кожуха радиатора правая | |
| 4 | 16Y-03A-02000 | Деталь кожуха радиатора левая | |
| 5 | 16Y-03A-13000 | Деталь кожуха радиатора | |
| 6 | 16Y-03A-12000 | Guard | |
| 7 | 16Y-03A-11000 | Деталь кожуха радиатора | |
| 8 | 07281-00197 | Зажим | |
| 9 | 16Y-03B-00004 | Hose | |
| 10 | 16Y-03A-05000 | Деталь кожуха радиатора верхняя | |
| 11 | 16Y-03A-06000 | Деталь кожуха радиатора верхняя | |
| 12 | 07281-00419 | Зажим | |
| 13 | 09483-10610 | Hose | |
| 14 | 16Y-03A-15000 | Штифт установочный | |
| 15 | 16Y-03B-00008 | Nipple | |
| 16 | 01010-51030 | Болт | |
| 17 | 01643-31032 | Шайба | |
| 18 | 01010-51040 | Болт | |
| 19 | 16Y-03A-10000 | Деталь кожуха радиатора правая | |
| 20 | 16Y-03A-08000 | Деталь кожуха радиатора средняя | |
| 21 | 16Y-03B-06000 | Деталь кожуха радиатора левая | |
| 22 | 01580-11008 | Гайка | |
| 23 | 16Y-03A-00002 | Шланг | |
| 24 | 07281-00809 | Зажим | |
| 25 | 16Y-03B-00007 | Шланг | |
| 26 | 16Y-03B-04000 | Трубка в сборе | |
| 27 | 04059-01632 | Iron wire | |
| 28 | 07281-00909 | Зажим | |
| 29 | 08035-01512 | Провододержатель | |
| 30 | 16Y-03B-00003 | Шланг | |
| 31 | 16Y-03B-01000 | Клапан спускной | |
| 32 | 07280-01620 | Хомут | |
| 33 | 16Y-03B-00001 | Шланг | |
| 34 | 01010-51235 | Болт | |
| 35 | 01602-21236 | Рессорная шайба | |
| 36 | 16Y-03B-02000 | Патрубок | |
| 37 | 16Y-03B-00002 | Шайба резиновая | |
| 38 | 04059-01010 | Железная проволока 19# | |
| 39 | 08036-21214 | Хомут |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
