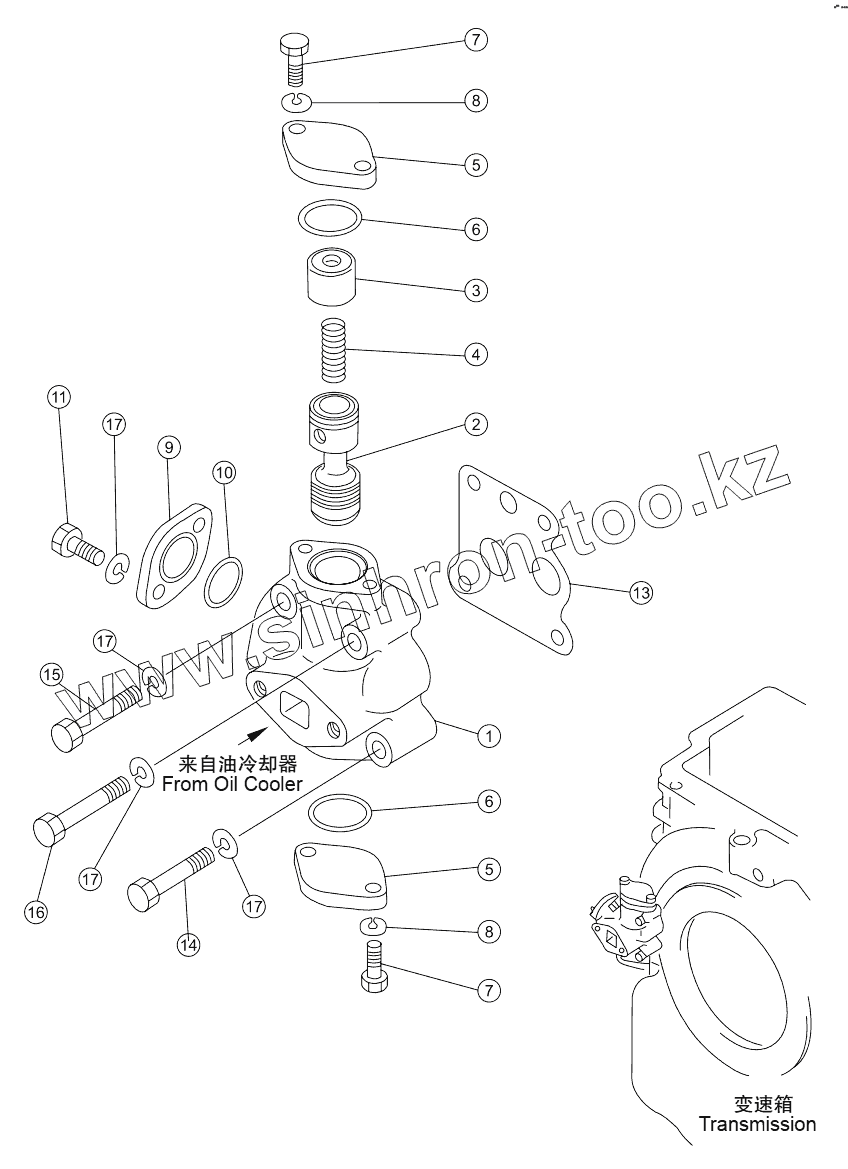

Каталог запасных частей к технике: Shantui SD16. LUBRICATION VALVE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
6
7
7
8
8
9
10
11
13
14
15
16
17
17
17
17
Позиция на иллюстрации Заводской номер детали Название детали
16Y-75-20000 16Y-75-20000 Клапан смазочный
144-15-24002 144-15-24002 144-15-24002
1 154-15-24110 Корпус клапана
2 144-15-14130 Стержень клапана
3 175-15-14141 Направляющая втулка
4 145-15-44160 Пружина
5 154-15-14150 Крышка
6 07000-73032 Кольцо круглого сечения
7 01010-50825 Болт
8 01602-20825 Шайба
9 144-15-14150 Крышка
10 07000-73025 Кольцо круглого сечения
11 01010-51025 Болт
13 154-15-14160 Сальник
14 01010-51055 Болт
15 01010-51060 Болт
16 01010-51065 Шайба
17 01602-21030 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
