Каталог запасных частей к технике: Shantui SD16. FORWARD CLUTCH

Тип техники

Марка

Модель

Схема

1

3

4

4

5

6

7

8

9

10

11

12

14

15

16

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

39

40

41

42

43

44

45

46

47

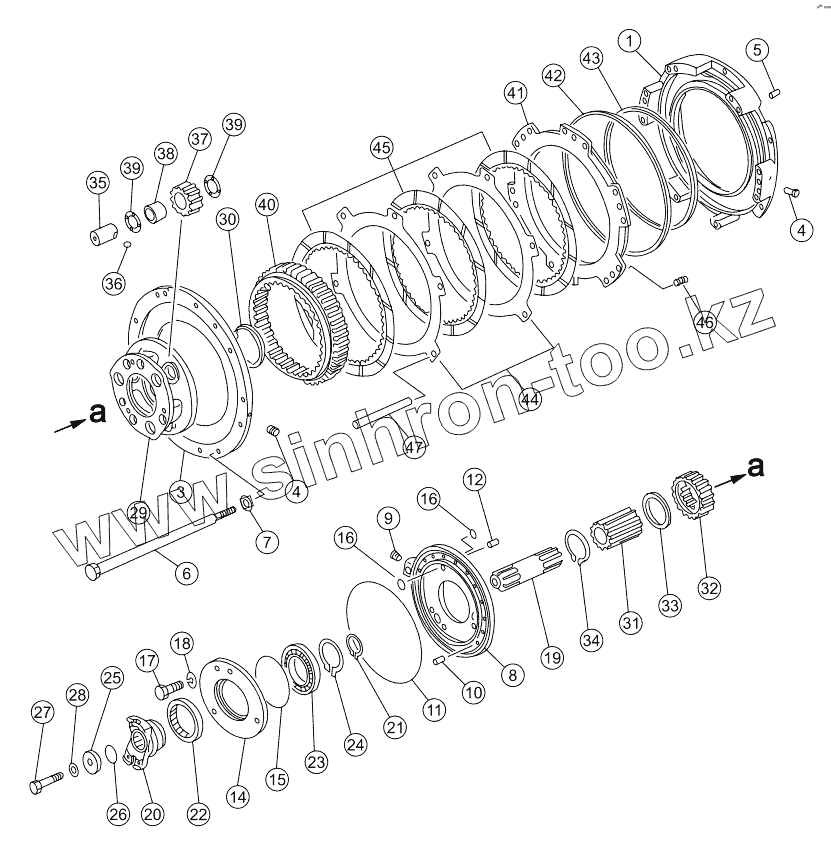

Позиция на иллюстрации	Заводской номер детали		Название детали
1	16Y-15-00024		Корпус
3	16Y-15-00002		Пластина нажимная
4	16Y-15-00088		Пробка
5	04020-01228		Фиксирующий штифт
6	16Y-15-00022		Болт
7	16Y-15-00023		Шайба
8	16Y-15-00007		Крышка подшипника передняя
9	07043-70211		Plug
10	04020-01024		Фиксирующий штифт
11	07000-15280		O-ring
12	04020-01638		Фиксирующий штифт
14	16Y-15-00008		Крышка передняя
15	07000-12145		Кольцо
16	07000-72018		Кольцо
17	01010-51460		Болт
18	01602-01442		Рессорная шайба
19	16Y-15-00011		Ось
20	16Y-15-00009		Муфта
21	04064-05020		Кольцо стопорное
22	07012-50095		Skeleton oil seal
23	GB276-6016		Bearing
24	04064-08025		Открытое кольцо
25	16Y-15-00010		Кронштейн
26	16Y-15-00012		Кольцо круглого сечения
27	01050-51480		Bolt
28	01643-31445		Уплотнительная шайба
29	16Y-15-00006		Водило сателлитов
30	16Y-15-00017		Кольцо уплотнительное
31	16Y-15-00013		Ось
32	16Y-15-00014		Шестерня солнечная
33	16Y-15-00015		Втулка стопорная
34	04064-07525		Кольцо стопорное
35	16Y-15-00018		Вал-шестерня
36	04260-00635		Стальной шарик
37	16Y-15-00019		Сателлит
38	16Y-15-10000		Подшипник игольчатый
39	09233-03820		Стопорная шайба
40	16Y-15-00004		Венец зубчатый
41	16Y-15-00026		Поршень
42	16Y-15-00027		Кольцо уплотнительное
43	16Y-15-00025		Кольцо уплотнительное
44	16Y-15-00003		Прокладка
45	16Y-15-09000		Диск фрикционный
46	16Y-15-00083		Пружина
47	16Y-15-00071		Палец

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
