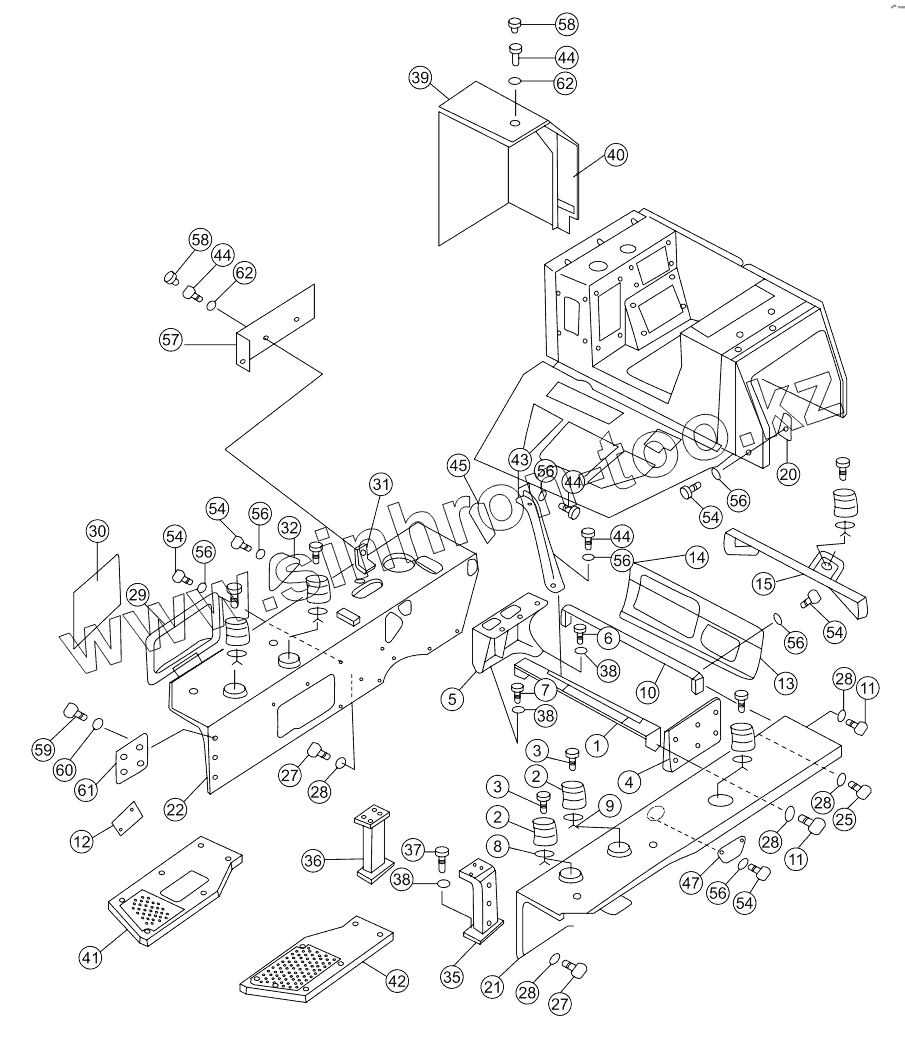

Каталог запасных частей к технике: Shantui SD16. FENDER

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
5
6
7
8
9
10
11
11
12
13
14
15
20
21
22
25
27
27
28
28
28
28
28
29
30
31
32
35
36
37
38
38
38
39
40
41
42
43
44
44
44
44
45
47
54
54
54
54
54
56
56
56
56
56
56
56
57
58
58
59
60
61
62
62
Позиция на иллюстрации Заводской номер детали Название детали
1 16Y-51-08000 Кронштейн
2 23Y-51B-24000 Damping seat
3 01011-52025 Болт
4 16Y-51-15000 Кронштейн левый
5 16Y-51-14000 Кронштейн правый
6 01010-51435 Болт
7 01010-51440 Болт
8 23Y-51B-00010 Washer
9 01580-02016 Гайка
10 16Y-51-13000 Кронштейн
11 01010-51640 Болт
12 16Y-51C-00011 Pressure measure plate
13 16Y-51-00004 Крышка задняя (имеется при наличии рыхлителя)
14 16Y-51-07000 Крышка задняя
15 16Y-51C-33000 Beam
20 16Y-51-06000 Кронштейн
21 16Y-51C-04000 Щиток ограждающий левый
22 16Y-51C-05000 Щиток ограждающий правый
25 01010-51650 Болт
27 01010-51635 Болт
28 01643-31645 Шайба
29 16Y-51-00007 Крышка
30 16Y-51-00007A Крышка
31 10Y-51B-09000 Seat
32 16Y-51-00009 Крышка
35 16Y-51-01000 Кронштейн левого ограждающего щитка
36 16Y-51-02000 Кронштейн правого ограждающего щитка
37 01010-51445 Болт
38 01643-31445 Уплотнительная шайба
39 16Y-51C-06000 Крышка правая (имеется при наличии рыхлителя)
40 16Y-51C-07000 Крышка правая (отсутствует при наличии рыхлителя)
41 16Y-51C-32000 Cover
42 16Y-51C-31000 Cover
43 16Y-51C-12000 Кронштейн
44 01010-51230 Болт
45 16Y-51C-00007 Armrest
47 16Y-51-00003 Крышка
54 01010-51225 Болт
56 01643-31232 Шайба
57 16Y-51C-08000 Крышка
58 198-54-41941 Колпак
59 01010-51025 Болт
60 01643-31032 Шайба
61 16Y-51C-00006 Пластина
62 124-54-26540 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
