  5. BOTTOM GUARD PLATE SD16, SD16E

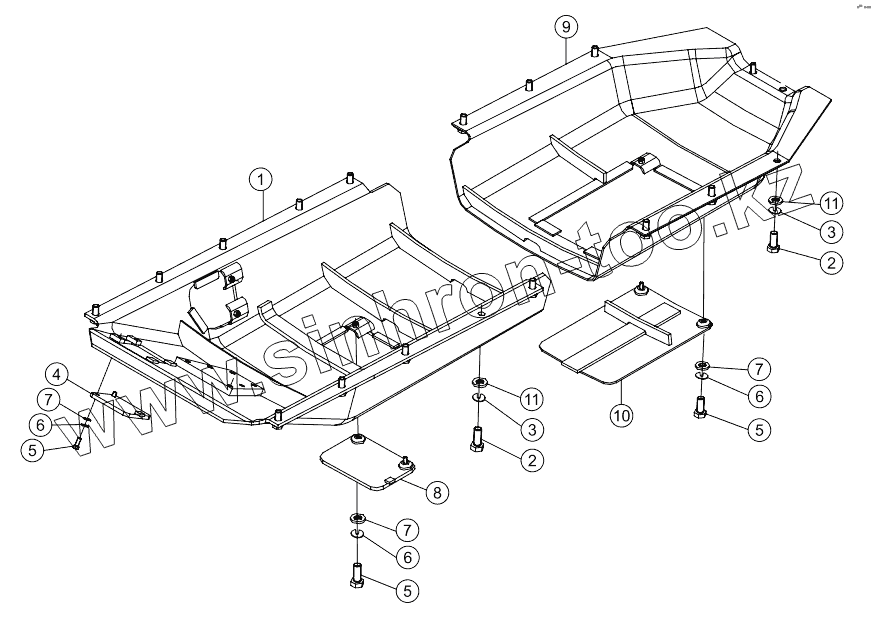

Каталог запасных частей к технике: Shantui SD16. BOTTOM GUARD PLATE SD16, SD16E

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
5
5
5
6
6
6
7
7
7
8
9
10
11
11
Позиция на иллюстрации Заводской номер детали Название детали
1 16Y-52-10000 Пластина защитная нижняя, передняя часть
2 01010-51645 Болт
3 01602-21648 Шайба
4 16Y-52-40000 Крышка
5 01010-51230 Болт
6 01602-21236 Рессорная шайба
7 01640-21223 Шайба 12
8 16Y-52-30000 Крышка
9 16Y-52-20000 Пластина защитная нижняя, задняя часть
10 16Y-52-50000 Крышка
11 01643-31645 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
