Каталог запасных частей к технике: Shantui SD16. 1ST CLUTCH

Тип техники

Марка

Модель

Схема

1

2

3

4

5

7

8

8

8

9

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

27

28

29

30

31

32

33

34

35

36

37

37

38

39

40

41

42

43

44

44

45

46

47

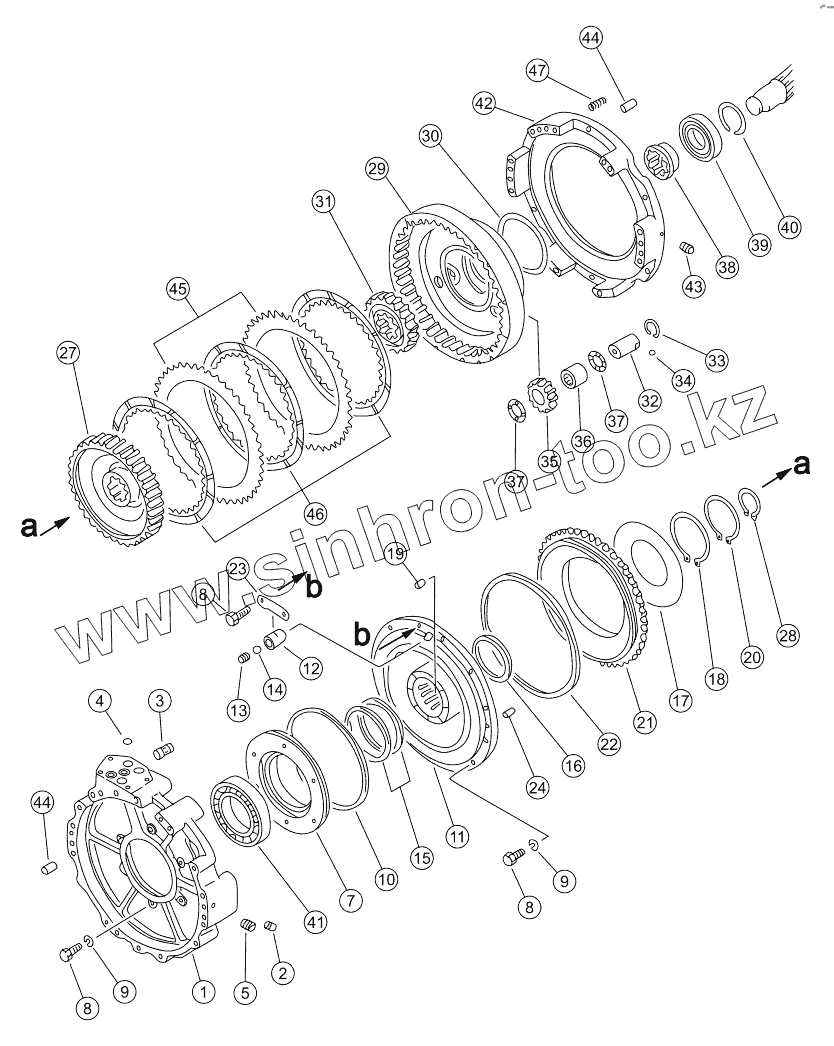

Позиция на иллюстрации	Заводской номер детали		Название детали
1	16Y-15-00034		Корпус (1)
2	16Y-15-00033		Пробка
3	09231-01430		Втулка
4	07000-73022		Кольцо круглого сечения
5	16Y-15-00032		Пробка
7	16Y-15-00038		Гнездо подшипника
8	01010-51030		Болт
9	01602-21030		Шайба
10	07018-12605		Кольцо уплотнительное
11	16Y-15-00039		Корпус муфты
12	16Y-15-00035		Корпус клапана
13	16Y-15-00036		Пробка
14	04260-00952		Стальной шарик
15	16Y-15-00079		Кольцо уплотнительное
16	16Y-15-00044		Кольцо уплотнительное
17	16Y-15-00045		Пружина
18	04070-00120		Открытое кольцо
19	16Y-15-00040		Палец
20	04070-00105		Кольцо стопорное
21	16Y-15-00043		Поршень
22	16Y-15-00080		Кольцо уплотнительное
23	16Y-15-00037		Пластина стопорная
24	04020-01024		Фиксирующий штифт
27	16Y-15-00078		Венец зубчатый
28	04064-06525		Кольцо стопорное
29	16Y-15-00042		Венец зубчатый
30	16Y-15-00069		Кольцо уплотнительное
31	16Y-15-00057		Шестерня солнечная
32	16Y-15-00048		Вал-шестерня
33	04065-03212		Стопорное кольцо
34	04260-00635		Стальной шарик
35	16Y-15-00046		Шестерня
36	16Y-15-04000		Подшипник игольчатый
37	09233-03220		Шайба стопорная
38	16Y-15-00068		Проставка
39	GB283-NU1015C4		Roller bearing
40	16Y-15-00058		Кольцо стопорное
41	GB276-6022C4		Bearing
42	16Y-15-00076		Корпус (2)
43	16Y-15-00088		Пробка
44	04020-01228		Фиксирующий штифт
45	16Y-15-00041		Диск
46	16Y-15-03000		Диск фрикционный
47	16Y-15-00073		Пружина

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
