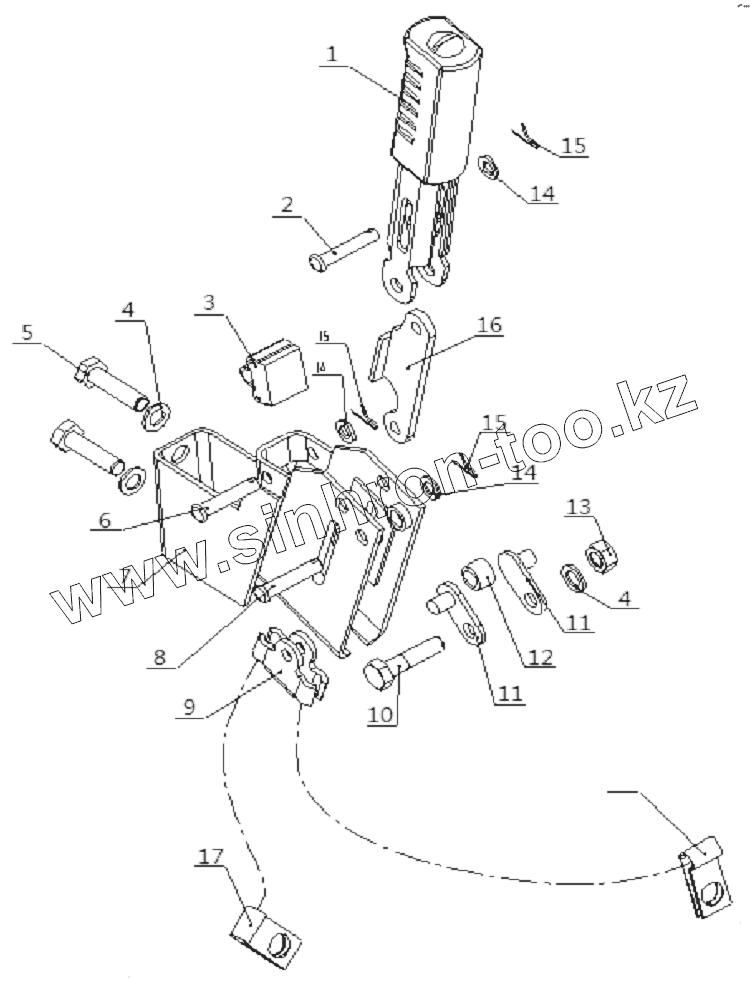

Каталог запасных частей к технике: Shantui Погрузчик вил. 2-2.5t. STOPPING BAKING CONTROL ASSY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
7
8
9
10
11
11
12
13
14
14
14
15
15
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали
1 411-27-01000 handle
2 04205-10835 pin
3 411-27-03000 stopper
4 01643-31032 Шайба
5 01010-51040 Болт
6 04205-10845 pin
7 411-27-04000 bracket
8 04205-10840 pin
9 411-27-00001 bracket
10 01010-51045 Болт
11 411-27-05000 support
12 411-27-00002 tube
13 01580-01008 Гайка
14 01641-20812 Шайба
15 04050-12012 Pin, cotter
16 411-27-02000 link
17 08035-11014 Clip
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
