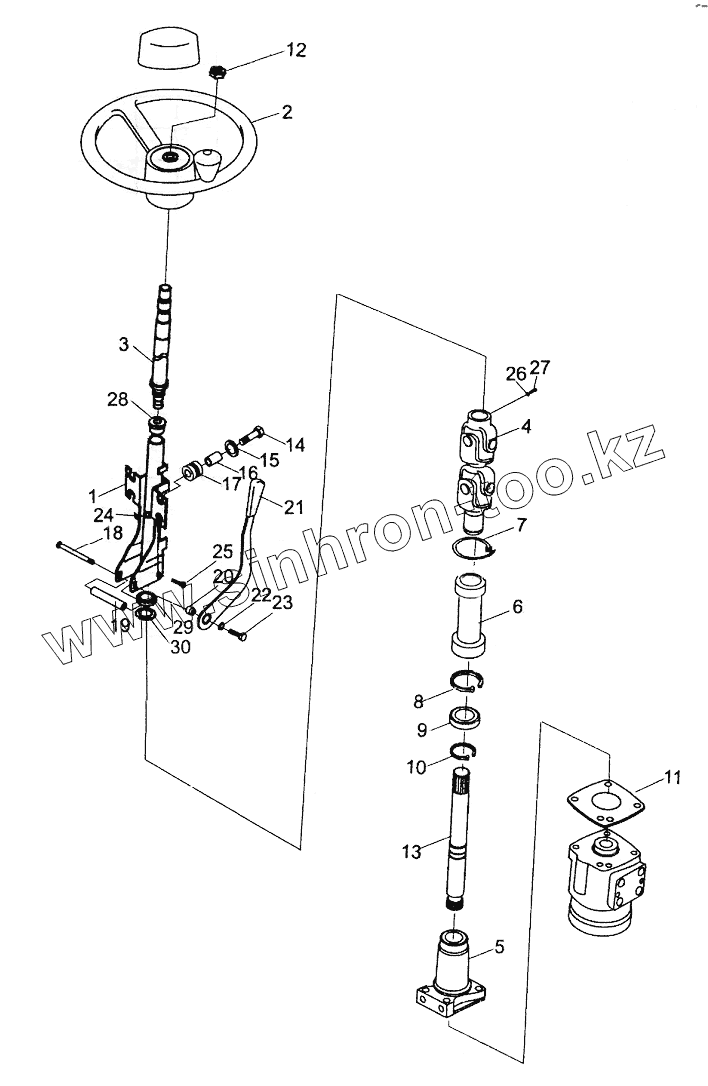

Каталог запасных частей к технике: Shantui Погрузчик вил. 2-2.5t. STEERING SYSTEM
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
9
10
11
11
12
13
14
15
16
16
17
17
18
18
19
19
20
20
21
21
22
23
23
24
24
25
25
26
27
28
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H24C4-10211 | column | |
| 1 | 411-76-03300 | column | |
| 2 | A22A4-11102 | handle shaft ass’y | |
| 2 | 411-76-03100 | handle shaft ass’y | |
| 3 | 411-76-03012 | shaft | |
| 3 | A73J4-12052 | shaft | |
| 4 | 411-76-03500 | joint | |
| 4 | H24C4-10301 | joint | |
| 5 | 411-76-03010 | flange | |
| 5 | H24C4-12121 | flange | |
| 6 | 411-76-03008 | boot | |
| 6 | H24C4-12101 | boot | |
| 7 | ZD-04015 | band | |
| 7 | 411-76-03007 | band | |
| 8 | 04065-03815 | Кольцо стопорное | |
| 9 | GB276-61904 | bearing | |
| 10 | 04064-02012 | Упорное кольцо | |
| 11 | 411-76-03011 | shim | |
| 11 | H24C4-12231 | shim | |
| 12 | 01583-51610 | Nut | |
| 13 | 411-76-03009 | link | |
| 14 | 01010-50635 | bolt | |
| 15 | 411-76-03015 | washer | |
| 16 | A22A4-12141 | spacer | |
| 16 | 411-76-03014 | spacer | |
| 17 | 411-76-03013 | rubber | |
| 17 | A22A4-12101 | rubber | |
| 18 | 411-76-03006 | bolt | |
| 18 | H24C4-12151 | bolt | |
| 19 | 411-76-03005 | spacer | |
| 19 | H24C4-12161 | spacer | |
| 20 | 411-76-03004 | washer | |
| 20 | H24C4-12171 | washer | |
| 21 | 411-76-03400 | lever | |
| 21 | H24C4-10501 | lever | |
| 22 | 411-76-03003 | washer | |
| 23 | 411-76-03002 | bolt | |
| 23 | H24C4-12191 | bolt | |
| 24 | 411-76-03001 | grommet | |
| 24 | AO1D4-12021 | grommet | |
| 25 | 411-76-03016 | bolt | |
| 25 | H24C4-12221 | bolt | |
| 26 | 01010-50835 | Болт | |
| 27 | 01602-20825 | Шайба | |
| 28 | 411-76-03200 | spacer ass’y | |
| 28 | A22A2-46001 | spacer ass’y | |
| 29 | GB276-61904 | bearing | |
| 30 | 04064-02012 | Упорное кольцо |
