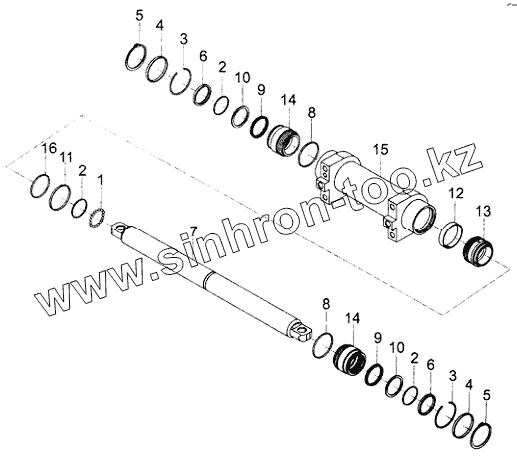

Каталог запасных частей к технике: Shantui Погрузчик вил. 2-2.5t. STEERING CYLINDER ASSY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
3
3
4
4
5
5
6
6
7
8
8
9
9
10
10
11
12
13
14
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали
H24C4-50402S H24C4-50402S Power cylinder assy
1 Z1510-G0060 Steel ball
2 Z6053-05503 O-ring
3 H24C4-52002S Bushing
4 H24C4-52002S Bushing
5 B6150-00065 Snap ring
6 LBH-50 Seal, dust
7 H24C4-52153S Piston rod
8 Z6003-07003 O-ring
9 24329-45591 U-ring
10 22658-52301 Snsp shim
11 H24C4-52171 Bearing
12 60066-13030 Bearing
13 H24C4-52163S Piston
14 H24C4-52003S Cap
15 H24C4-52000S Body, cylinder
16 Z6053-06000 O-ring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
