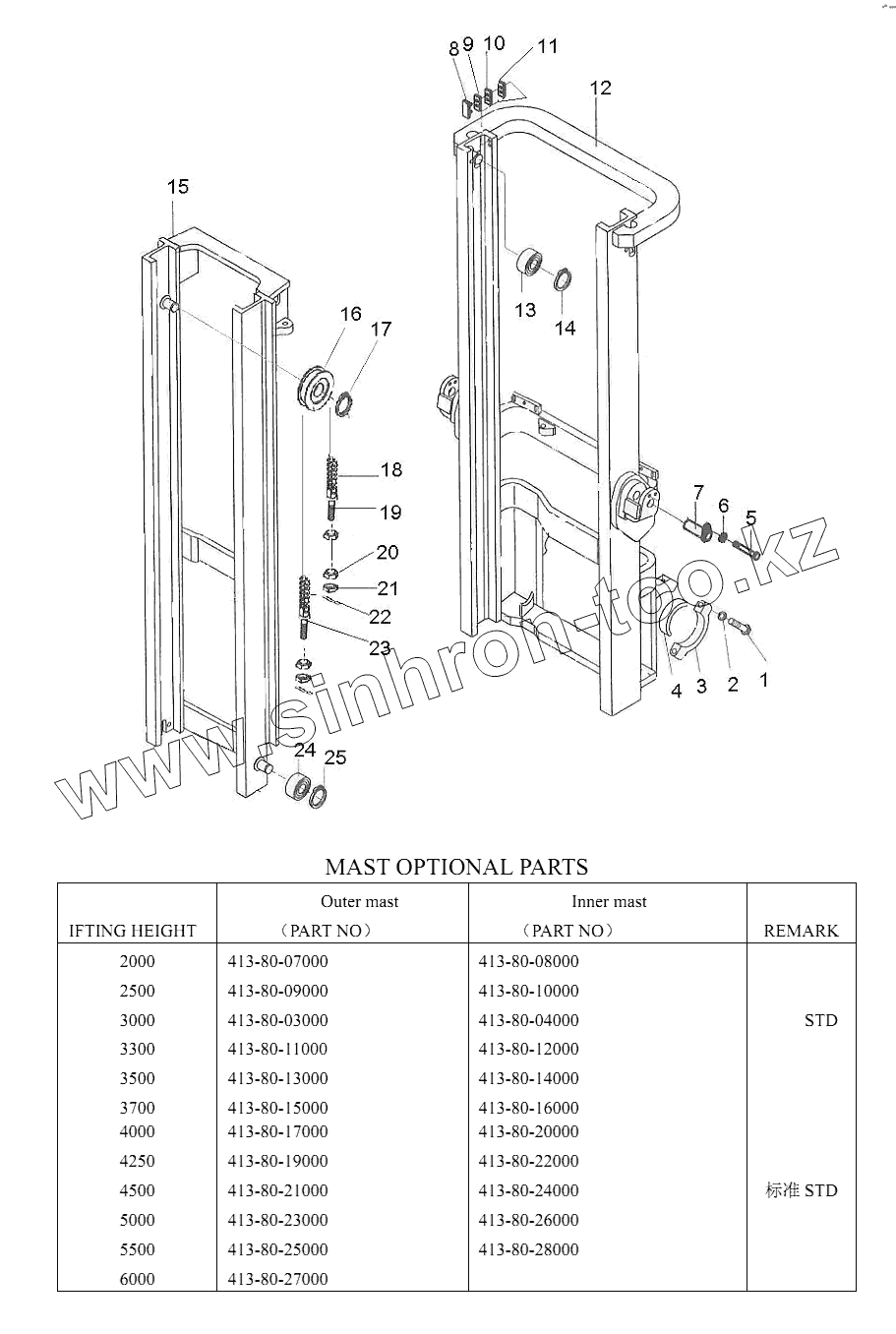

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
Позиция на иллюстрации
Заводской номер детали
Название детали
1
01050-51665
Bolt
2
01643-31645
Шайба
3
411-30-00001
Cap
4
411-80-00007
Bushing
5
01010-51016
Болт
6
01643-31032
Шайба
7
413-80-06000
Pin
8
411-80-00011
Wear plate
9
411-80-00006
Shim
10
411-80-00013
Shim
11
411-80-00014
Shim
12
413-80-03100
Mast, outer
13
411-80-15200
Composite wheel
14
04064-05520
Кольцо стопорное
15
413-80-04100
Mast, inner
16
411-80-06100
Sheave
17
04064-04018
Кольцо стопорное 40
18
04050-02040
Cotter pin
19
411-80-18001
Bolt
20
01582-01815
Гайка
21
01583-51811
Nut
22
04050-03228
Cotter pin
23
411-80-18002
Bolt
24
411-80-16200
Composite wheel
25
04064-05520
Кольцо стопорное
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
