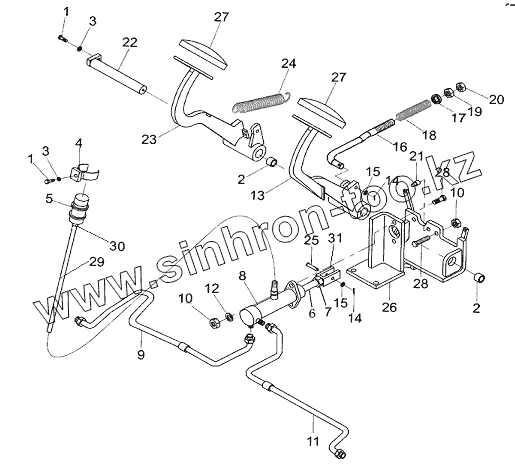

Каталог запасных частей к технике: Shantui Погрузчик вил. 2-2.5t. BRAKE & CLUTCH CONTROL ASSY
1
1
2
2
3
3
4
5
6
7
8
9
10
10
11
12
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 01010-50820 | Болт | |
| 2 | 09350-02530 | bushing | |
| 3 | 01643-30823 | Шайба | |
| 4 | 411-77-11000 | clip | |
| 5 | 411-77-03000 | plate | |
| 6 | 411-77-00007 | rod | |
| 7 | 01580-00806 | Гайка | |
| 8 | 411-77-06000 | master cylinder | |
| 9 | 414-77-03000 | Hose | |
| 10 | 01580-01008 | Гайка | |
| 11 | 414-77-04000 | Hose | |
| 12 | 01643-31032 | Шайба | |
| 13 | 414-77-01000 | Inching pedal | |
| 14 | 04050-03018 | pin | |
| 15 | 01641-21016 | Шайба | |
| 16 | 412-77-03000 | Rod | |
| 17 | 01643-51232 | Шайба | |
| 18 | 412-77-00001 | Spring | |
| 19 | 412-77-00002 | Nut | |
| 20 | 01580-01210 | Гайка | |
| 21 | 411-77-00002 | clevis | |
| 22 | 412-77-07000 | Shaft | |
| 23 | 414-77-02000 | Brake pedal | |
| 24 | 411-77-00004 | spring | |
| 25 | 04205-11032 | pin | |
| 26 | 412-77-04000 | Braket | |
| 27 | 411-77-00001 | head cover | |
| 28 | 01010-51035 | Болт | |
| 29 | 07286-01050 | Hose | |
| 30 | 07285-00130 | Clip | |
| 31 | 411-77-00006 | clevis |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
