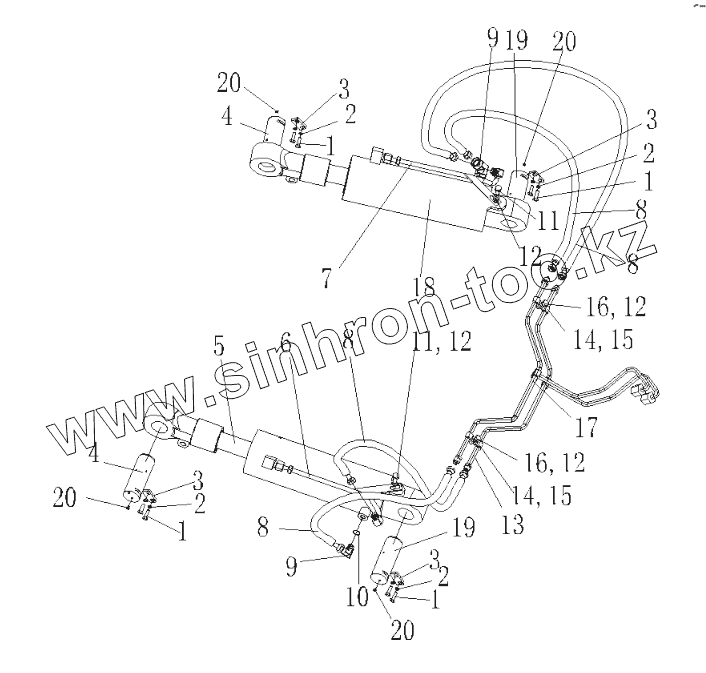

Каталог запасных частей к технике: Shantui Погрузчик SF50/SF60/SF70. WORKING PIPELINE ASSY
1
1
1
1
2
2
2
2
3
3
3
3
4
4
5
6
7
8
8
8
8
9
9
10
11
11
12
12
12
12
13
14
14
15
15
16
16
17
18
19
19
20
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 01010-51030 | Болт | |
| 2 | 01643-31032 | Шайба | |
| 3 | 418-62-00002 | Plate | |
| 4 | 418-62-00006 | Pin | |
| 5 | 418-62-16000 | Cylinder | |
| 6 | 418-62-15000 | Tube | |
| 7 | 418-62-09000 | Tube | |
| 8 | 418-62-25000 | Hose | |
| 9 | 07235-50311 | Adapter | |
| 10 | 07002-11423 | Кольцо круглого сечения | |
| 11 | 01010-50820 | Болт | |
| 12 | 01643-30823 | Шайба | |
| 13 | 418-62-13000 | Tube | |
| 14 | 418-62-00017 | Plate | |
| 15 | 418-62-00018 | Washer | |
| 16 | 01010-50825 | Болт | |
| 17 | 418-62-14000 | Tube | |
| 18 | 418-62-08000 | Cylinder | |
| 19 | 418-62-00004 | Pin | |
| 20 | 07020-01021 | Масленка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
