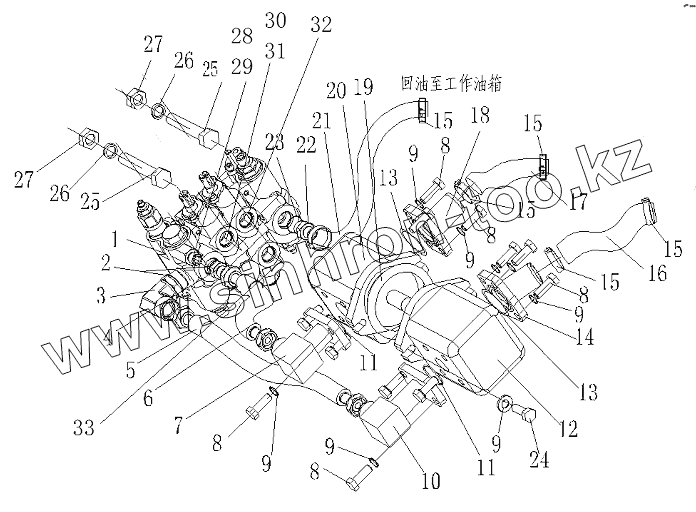

Каталог запасных частей к технике: Shantui Погрузчик SF50/SF60/SF70. WORKING PIPELINE ASSY

Тип техники

Марка

Модель

Схема

1

1

1

2

3

4

5

5

5

6

6

7

7

8

8

8

8

8

9

9

9

9

9

9

10

11

11

12

13

13

14

14

15

15

15

15

15

16

16

17

17

18

19

20

20

21

22

23

24

25

25

26

26

27

27

28

29

30

31

32

33

Позиция на иллюстрации	Заводской номер детали		Название детали
1	418-62А-01000		Valve
1	418-62-12000		Valve
1	418-62А-05000		Vavle
2	418-62-00019		O-ring
3	418-62-19000		Adapter
4	418-62-00010		Adapter
5	418-62-26000		Hose
5	07121-00609		Hose
5	07123-00609		Hose
6	418-62-24000		Hose
6	07123-00605		Hose
7	41Е-62-13000		Adapter
7	418-62-17000		Adapter
8	01010-51030		Болт
9	01643-31032		Шайба
10	418-62-18000		Adapter
11	07000-13032		Кольцо
12	418-62-07000		Pump
13	07000-12035		O-ring
14	418-62-05000		Adapter
14	418-62С-04000		Adapter
15	07280-05026		Хомут
16	418-62С-03000		Hose
16	418-62-03000		Hose
17	418-62-04000		Hose
17	418-62С-05000		Hose
18	418-62-06000		Adapter
19	411-62-00001		Mat
20	418-62-01000		Pump
20	418-62С-01000		Pump
21	418-62-10000		Hose
22	418-62-00014		Adapter
23	418-62-00015		O-ring
24	01010-51030		Болт
25	01010-51255		Болт
26	01643-31232		Шайба
27	01580-01210		Гайка
28	418-62-00010		Adapter
29	418-62-00019		O-ring
30	418-62-00011		Adapter
31	418-62-00012		O-ring
32	418-62-00013		Adapter
33	418-62A-00001		Adapter

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
