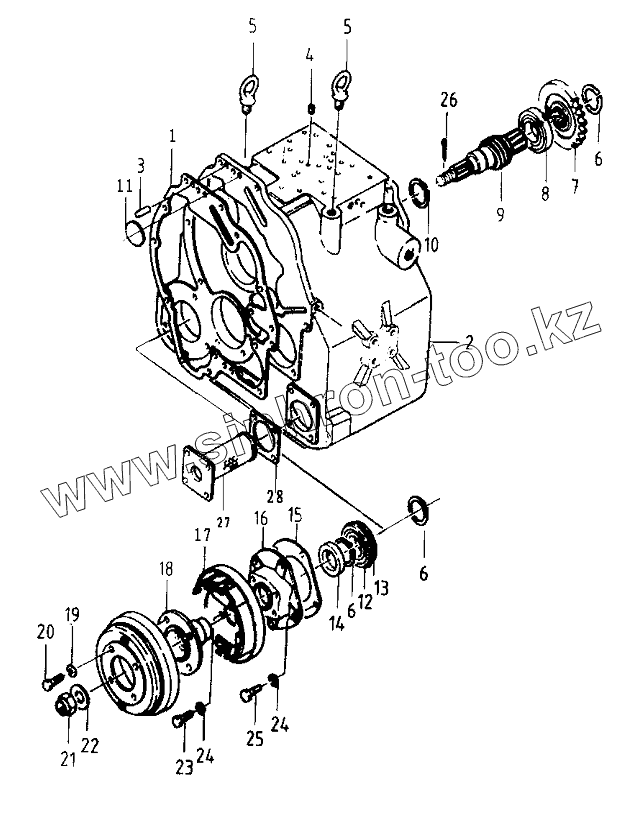

Каталог запасных частей к технике: Shantui Погрузчик SF50/SF60/SF70. TORQUE CONVERTER TRANSMISSION ASSY
1
2
3
4
5
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | YQX100.022 | Gasket | |
| 2 | YQX100.001 | Case | |
| 3 | GB/T119.1-2000 | Pin | |
| 4 | YQX100.092 | Plug | |
| 5 | GB/T825-1988 | Screw | |
| 6 | GB/T894.1-1986-40 | Ring | |
| 7 | YQX100C.008 | Gear | |
| 8 | GB/T276-1994 | Bear | |
| 9 | YQX100.005 | Shaft | |
| 10 | GB/T894.1-1986-29 | Ring | |
| 11 | GB1235-76 | O-ring | |
| 12 | GB/T276-1994 | Bear | |
| 13 | GB/T305-1988 | Ring | |
| 14 | GB/T9877.1-1988 | Ring | |
| 15 | YQX100.024 | Gasket | |
| 16 | YQX100.026 | Seat | |
| 17 | 3507001-B | Brake assy | |
| 18 | YQX100.041A | Flange | |
| 19 | GB/T7244-1987 | Washer | |
| 20 | GB/T5786-2000 | Bolt | |
| 21 | GB/T6178-1986 | Nut | |
| 22 | YQX100.028 | Washer | |
| 23 | GB/T5786-2000 | Bolt | |
| 24 | GB/T7244-1987 | Washer | |
| 25 | GB/T5786-2000 | Bolt | |
| 26 | GB/T91-2000 | Cotter pin | |
| 27 | YQX100.908 | Filter | |
| 28 | YQX100.030 | Gasket |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
