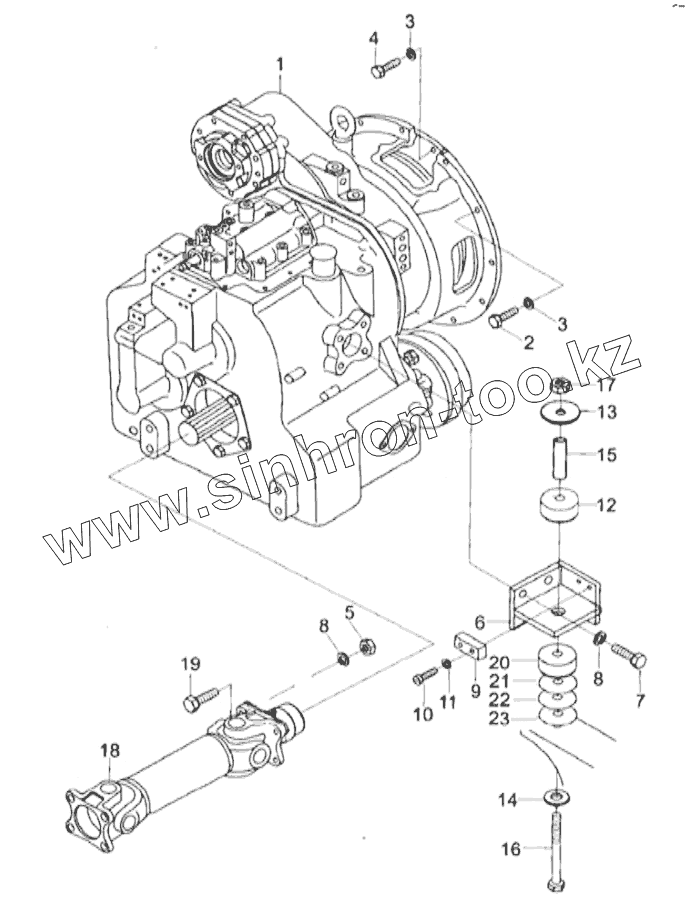

Каталог запасных частей к технике: Shantui Погрузчик SF50/SF60/SF70. TORQUE CONVERTER TRANSMISSION ASSY

Тип техники

Марка

Модель

Схема

1

1

1

2

3

3

4

4

5

6

7

8

8

9

10

11

12

13

14

15

16

17

18

18

19

20

21

22

23

Позиция на иллюстрации	Заводской номер детали		Название детали
1	418-15C-01000		Tor-transmission assy
1	41A-15G-01000		Tor-transmission assy
1	418-15-01000		Tor-transmission assy
2	01010-51030		Болт
3	01602-21030		Шайба
4	01010-51025		Болт
4	3/8-24UNF		Bolt
5	01582-11613		Шестигранная гайка
6	418-15-02000		Bracket
7	01050-51635		Bolt
8	01602-21648		Шайба
9	418-15-00006		Signage
10	01220-40616		Bolt
11	01602-20619		Рессорная шайба
12	418-15-00004		Cushion, rubber
13	418-15-00005		Washer
14	418-15-00001		Washer
15	418-15-00003		Pipe
16	01011-51005		Болт
17	01598-11011		Гайка
18	418-12-01000		Propeller shift
18	418-12C-01000		Propeller shift
19	01090-51440		Bolt
20	418-15-00002		Cushion, rubber
21	418-15-00007		Washer
22	418-15-00008		Washer
23	418-15-00009		Washer
