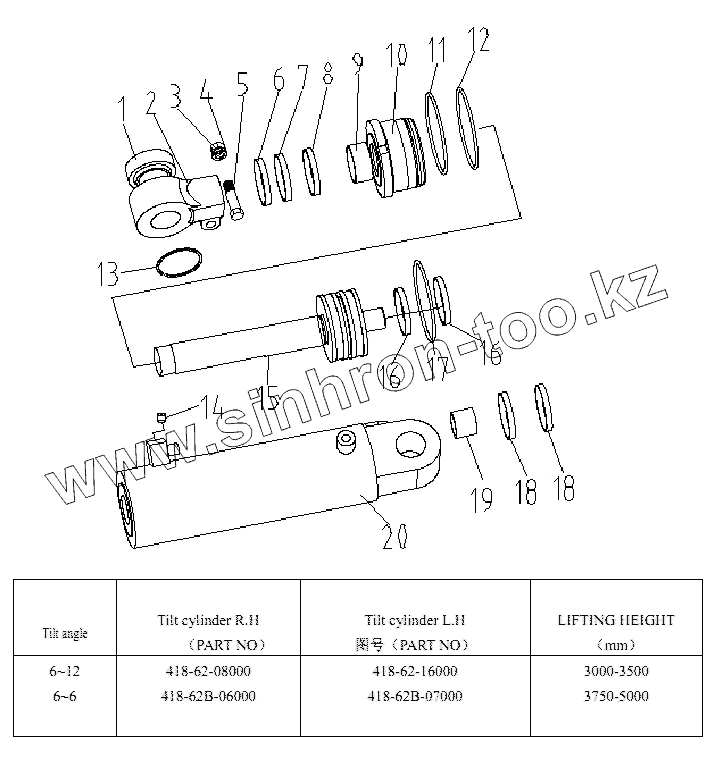

Каталог запасных частей к технике: Shantui Погрузчик SF50/SF60/SF70. TILT CYLINDER
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB304.5-81CE50ES | Bushing | |
| 2 | 418-62-08001 | Head shaft | |
| 3 | Nut | Nut | |
| 4 | 01643-31645 | Шайба | |
| 5 | 01010-51670 | Bolt | |
| 6 | 124-62-03200 | Seal,dust | |
| 7 | 124-62-030001 | Ky ring | |
| 8 | 124-62-03300 | Stepseal | |
| 9 | 07177-05030 | Bushing | |
| 10 | 418-62-08005 | Head cylinder | |
| 11 | 07000-12115 | Кольцо | |
| 12 | 07000-12110 | O-ring | |
| 13 | 04065-07525 | Открытое кольцо | |
| 14 | 07042-71008 | Bolt | |
| 15 | 418-62-08200 | Piston | |
| 16 | 418-62-08008 | Bushing guard | |
| 17 | 418-62-08009 | Ring seal | |
| 18 | 07045-00050 | Seal,dust | |
| 19 | 07143-10505 | Втулка | |
| 20 | 418-62-08100 | Cylinder body |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
