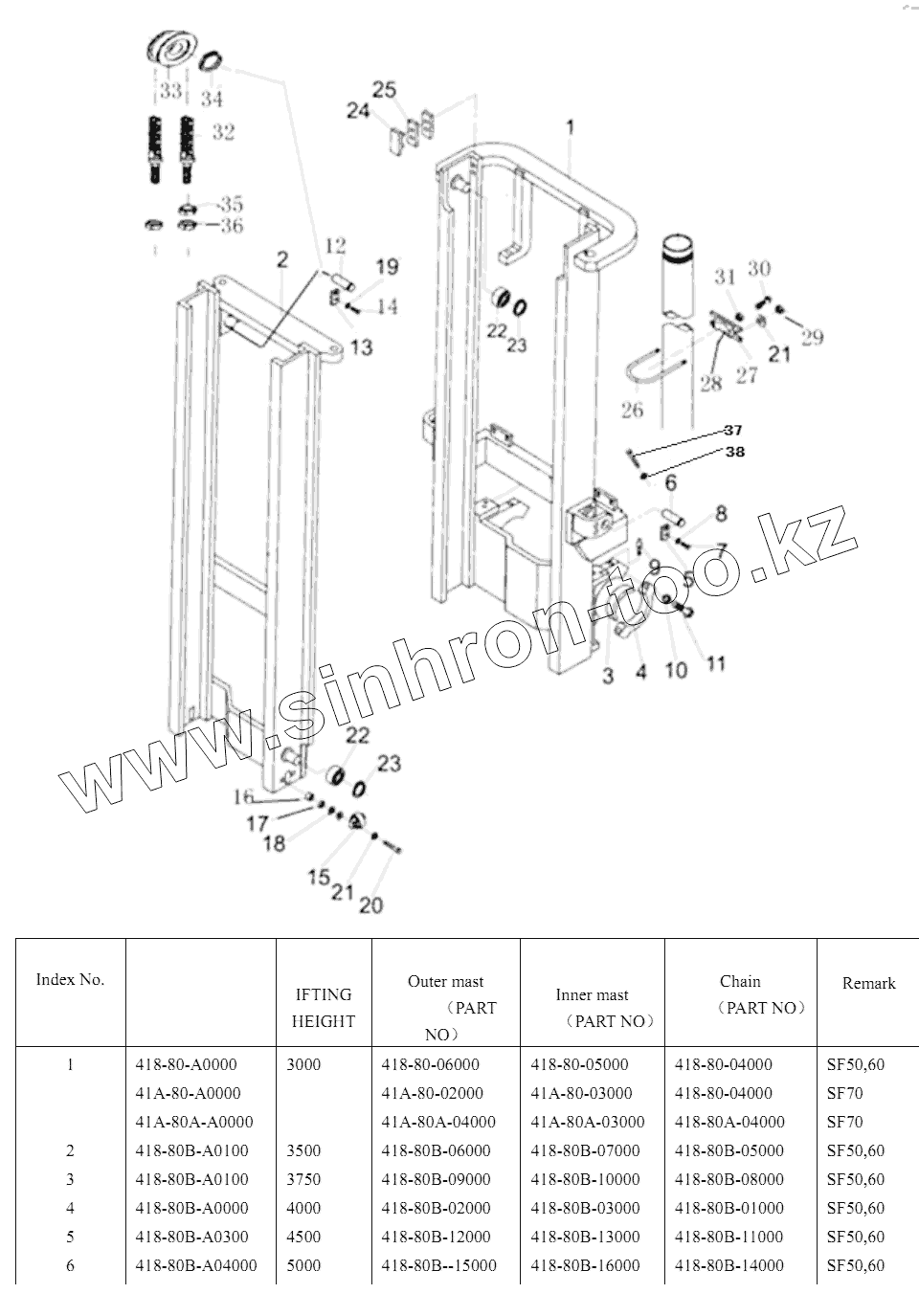

Каталог запасных частей к технике: Shantui Погрузчик SF50/SF60/SF70. MAST ASS'Y

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

21

22

22

23

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

Позиция на иллюстрации	Заводской номер детали		Название детали
418-80-A0000	418-80-A0000		Gantry assembly
1	418-80-05000		Outer mast
2	418-80-06000		Inner mast
3	418-80-00006		Bushing
4	418-80-00007		Cap
5	418-62-00002		Plate
6	418-62-00006		Pin
7	01010-51430		Болт
8	01643-31445		Уплотнительная шайба
9	07020-01021		Масленка
10	01643-32060		Шайба
11	01050-52085		Bolt
12	418-80-06003		Pin
13	418-80-06001		Plate
14	01010-51025		Болт
15	418-80-05300		Side roller
16	411-80-05004		Spacer
17	411-80-05002		Shim
18	411-80-05003		Shim
19	01643-31032		Шайба
20	01010-51240		Болт
21	01643-31232		Шайба
22	418-80-05200		Roller
23	04064-05520		Кольцо стопорное
24	418-80-00005		Shim
25	418-80-00006		Bushing
26	418-80-00003		U-bolt
27	418-80-00004		Support
28	418-80-00005		Shim
29	01598-11214		Nut
30	01050-51650		Bolt
31	01582-11613		Шестигранная гайка
32	418-80-04000		Chain
33	418-80-06200		Sheave
34	418-80-06002		Shim
35	01582-02419		nut
36	01583-52414		Nut
37	01050-51665		Bolt
38	01643-31645		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
