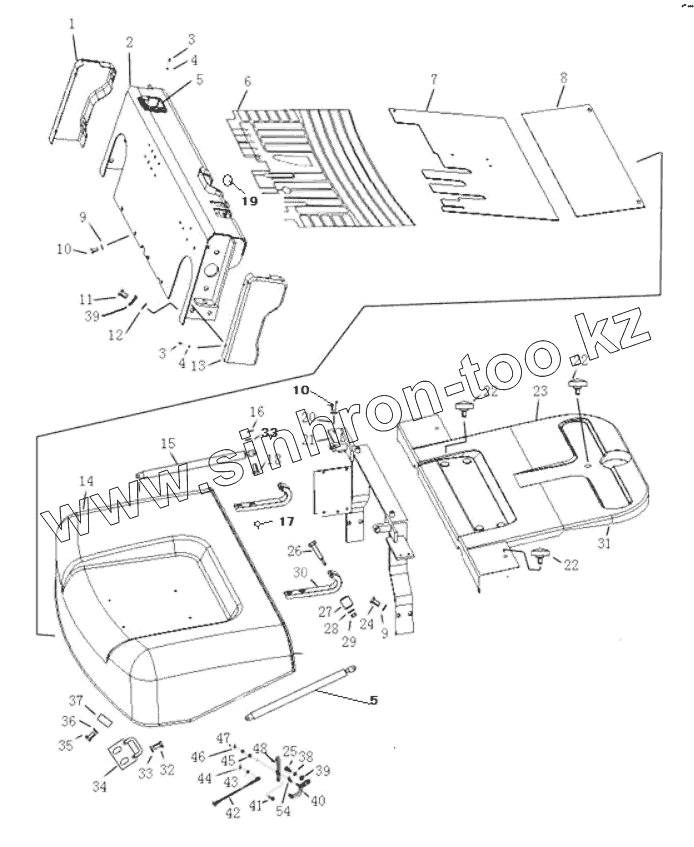

Каталог запасных частей к технике: Shantui Погрузчик SF50/SF60/SF70. ENGINE HOOD ASSY
1
2
2
2
3
3
4
4
5
6
7
8
9
9
10
10
11
12
13
14
15
15
16
17
18
19
20
21
21
22
22
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 418-50-A0000 | 418-50-A0000 | Enginehood assy | |
| 1 | 418-50-00001 | Cap r.h | |
| 2 | 418-50C-02000 | Cabinet assy | |
| 2 | 41A-50G-01000 | Cabinet assy | |
| 2 | 418-50-01000 | Cabinet assy | |
| 3 | 01220-40612 | Screw | |
| 4 | 01641-20608 | Шайба | |
| 5 | 418-50-16000 | Shock absorber | |
| 6 | 418-50-00003 | Gasket | |
| 7 | 418-50-03000 | Floor board, front | |
| 8 | 418-50-04000 | Floor board, rear | |
| 9 | 01643-31032 | Шайба | |
| 10 | 01050-51025 | Bolt | |
| 11 | 01050-51225 | Bolt | |
| 12 | 01643-31232 | Шайба | |
| 13 | 418-50-00002 | Cap l.h | |
| 14 | 418-50-07000 | Bonnet | |
| 15 | 418-50-15000 | Shock absorber | |
| 16 | 04050-02012 | pin | |
| 17 | 01010-50816 | Болт | |
| 18 | 04205-10822 | Палец | |
| 19 | 411-50-00001 | nylon bushing | |
| 20 | 01582-11008 | Гайка | |
| 21 | 418-50-10000 | Bracket | |
| 21 | 418-50C-01000 | Bracket | |
| 22 | 411-50-00003 | bolt | |
| 23 | 418-50-11000 | Cover | |
| 24 | 01050-51020 | Bolt | |
| 25 | 418-50-08000 | Insulator | |
| 26 | 411-50-00007 | Bolt | |
| 27 | 411-50-00008 | Bushing | |
| 28 | 01643-30623 | Прокладка | |
| 29 | 01580-10605 | Гайка | |
| 30 | 418-50-00004 | Hinge | |
| 31 | 418-50-12000 | Edging | |
| 32 | 01010-50814 | Болт | |
| 33 | 01643-30823 | Шайба | |
| 34 | 418-50-05000 | Bracket | |
| 35 | 01050-50820 | Bolt | |
| 36 | 418-50-00007 | mat | |
| 37 | 418-50-09000 | Edging | |
| 38 | 01050-51016 | Bolt | |
| 39 | 01602-21236 | Рессорная шайба | |
| 40 | 411-50-09000 | Bracket | |
| 41 | 04205-10616 | Pin | |
| 42 | 418-50-02000 | Cable assy | |
| 43 | 01641-20608 | Шайба | |
| 44 | 04050-01610 | pin, cotter | |
| 45 | 01641-21016 | Шайба | |
| 46 | 04050-13218 | Pin | |
| 47 | 411-50-00009 | Spring | |
| 48 | 418-50-06000 | Cable |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
