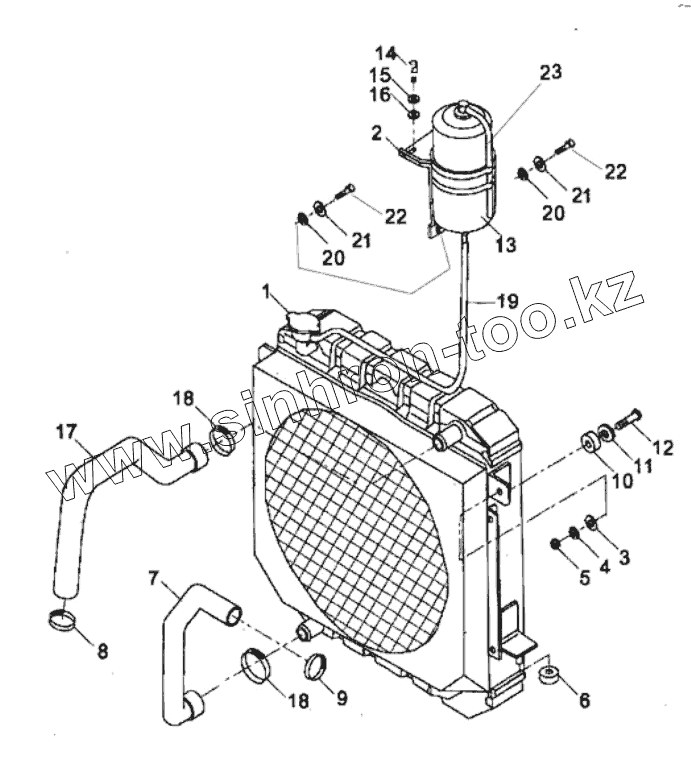

Каталог запасных частей к технике: Shantui Погрузчик SF50/SF60/SF70. COOLING SYSTEM (DIESEL)
1
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
20
20
21
21
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 418-03C-A0000 | 418-03C-A0000 | Cooling system | |
| 418-03-A0000 | 418-03-A0000 | Cooling system | |
| 1 | 418-03-01000 | Radiator | |
| 1 | 418-03C-01000 | Radiator | |
| 2 | 418-03-04000 | Bracket | |
| 3 | 01643-31032 | Шайба | |
| 4 | 01602-21030 | Шайба | |
| 5 | 01580-01008 | Гайка | |
| 6 | 411-03-00003 | rubber | |
| 7 | 418-03-00001 | Hose | |
| 7 | 418-03C-00002 | Hose | |
| 8 | 07280-05729 | Clip | |
| 9 | 07280-05729 | Clip | |
| 10 | 418-03-00002 | Rubber | |
| 11 | 01643-31232 | Шайба | |
| 12 | 01010-51050 | Болт | |
| 13 | 418-03-03000 | Tank reserve | |
| 14 | 01010-50816 | Болт | |
| 15 | 01643-30823 | Шайба | |
| 16 | 01602-20825 | Шайба | |
| 17 | 418-03-02000 | Hose | |
| 17 | 418-03C-00001 | Hose | |
| 18 | 07280-05026 | Хомут | |
| 19 | 07270-40818 | Hose | |
| 20 | 01010-50620 | Bolt | |
| 21 | 01643-30623 | Прокладка | |
| 22 | 01602-20619 | Рессорная шайба | |
| 23 | 418-03-00003 | Hose |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
