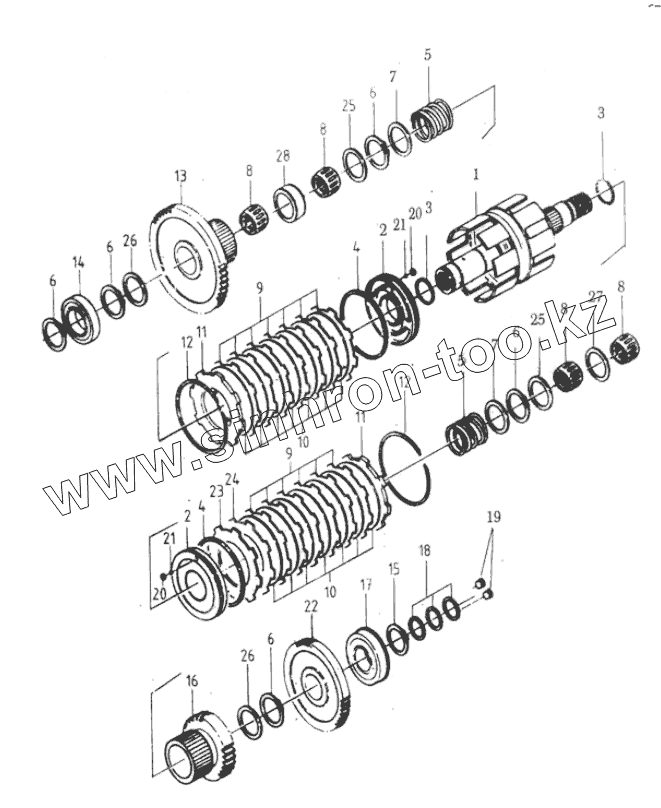

Каталог запасных частей к технике: Shantui Погрузчик SF50/SF60/SF70. CLUTCH (FRONT, BACK)
1
1
2
2
3
3
4
4
5
5
6
6
6
6
6
7
7
8
8
8
8
9
9
10
10
11
11
12
12
13
13
14
15
16
17
18
19
20
20
21
21
22
23
24
25
25
26
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | YQX100.807 | Shaft ass„y | |
| 1 | YQX100.805 | Shaft ass„y | |
| 2 | 15793-80231 | Piston | |
| 3 | YQX100.068 | Seal ring | |
| 4 | YQX100.073 | Seal ring | |
| 5 | YQX100.064 | Spring | |
| 6 | GB894.1-86-50 | Ring | |
| 7 | YQX100.063 | Spring seat | |
| 8 | GB5846-86 | Bearing | |
| 9 | YQX100.066 | Plate friction | |
| 10 | YQX100.065 | Plate friction | |
| 11 | YQX100.067 | Plate | |
| 12 | YQX100.070 | Clip ring | |
| 13 | YQX100C.003 | Gear i | |
| 13 | YQX100C.004 | Gear iv | |
| 14 | GB/T276-94 | Bearing | |
| 15 | GB894.1-86-45 | Ring | |
| 16 | YQX100C.002 | Gear ii | |
| 17 | GB/T276-94 | Bearing | |
| 18 | YQX100.057 | Seal ring | |
| 19 | YDS30.102 | Plug | |
| 20 | YDS30.006 | washer | |
| 21 | GB308-89 | Steel ball | |
| 22 | YQX100.058 | Gearing iii | |
| 23 | YQX100.074 | Plate | |
| 24 | YQX100.075 | Press plate | |
| 25 | YQX100.062 | Ring | |
| 26 | YQX100.059 | Ring | |
| 27 | YQX100.061 | Spacer | |
| 28 | YQX100.069 | Spacer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
