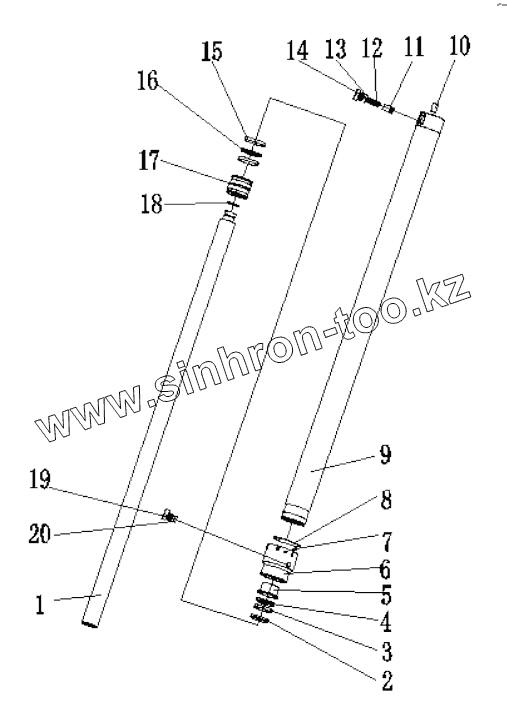

Каталог запасных частей к технике: Shantui Погрузчик SF45T. UPGRADE CYLINDER
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 416-62-13001 | Rod | |
| 2 | 416-62-13002 | Seal ring | |
| 3 | 416-62-13003 | U-ring | |
| 4 | 07000-12080 | O-ring | |
| 5 | 416-62-13005 | Sheath | |
| 6 | 416-62-13004 | Cylinder head | |
| 7 | 416-62-13200 | Sheath | |
| 8 | 416-62-13009 | Ring | |
| 9 | 416-62-13100 | Cylinder | |
| 10 | 04022-10050 | Cylindrical pir | |
| 11 | 416-62-13012 | Valve core | |
| 12 | 416-62-13011 | Spring | |
| 13 | 07000-13024 | O-ring | |
| 14 | 418-62-20012 | Bolt | |
| 15 | 416-62-13008 | Ring | |
| 16 | 416-62-02007 | U-ring | |
| 17 | 416-62-13006 | Piston | |
| 18 | 416-62-13007 | Retaining ring | |
| 19 | 416-62-01007 | Plug | |
| 20 | 01320-40812 | Bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
