Каталог запасных частей к технике: Shantui Погрузчик SF30. WORKING PIPELINE ASSY SF38/38T (495)

Тип техники

Марка

Модель

Схема

1

1

1

2

2

3

3

4

4

4

4

5

6

7

8

8

9

10

11

12

13

13

13

14

15

16

17

18

19

20

21

22

23

24

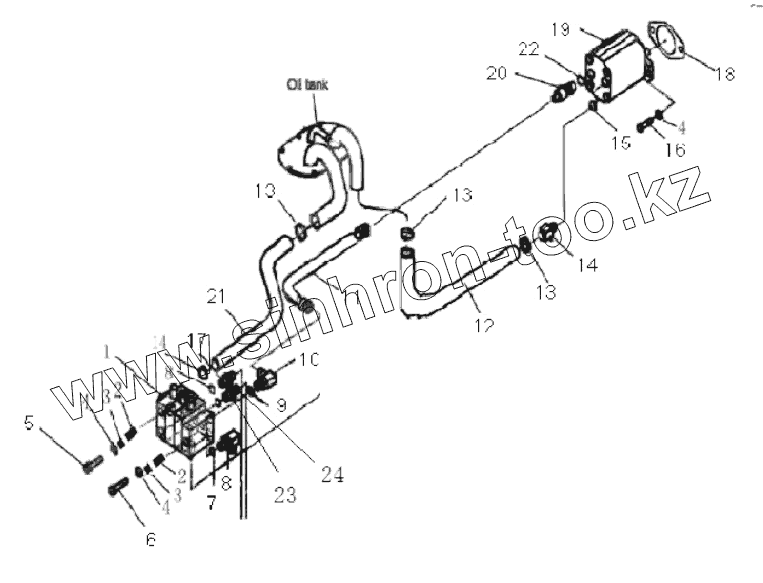

Позиция на иллюстрации	Заводской номер детали		Название детали
1	411-62А-12000		Work valve
1	411-62А-13000		Work valve
1	411-62-04000		valve
2	411-62-00007		sheath
3	411-62-00006		Mat ,Absorption of vibration
4	411-62-00009		washer
5	01050-51030		Bolt
6	01050-51035		bolt
7	411-62-00013		o-ring
8	411-62-12000		joint
9	411-62-00012		o-ring
10	411-62-11000		Joint
11	07123-04122		Hose
12	411-62-28000		Hose
13	07280-05026		Хомут
14	411-62-00002		Joint
15	411-62-00014		O-ring
16	01010-51030		Болт
17	411-62-00008		joint
18	411-62-00001		Mat
19	411-62-05000		Work pump
20	411-62-06000		Joint
21	411-62-24000		Hose
22	411-62-00015		O-ring
23	07235-10315		Штуцер
24	07235-10316		Elbow
