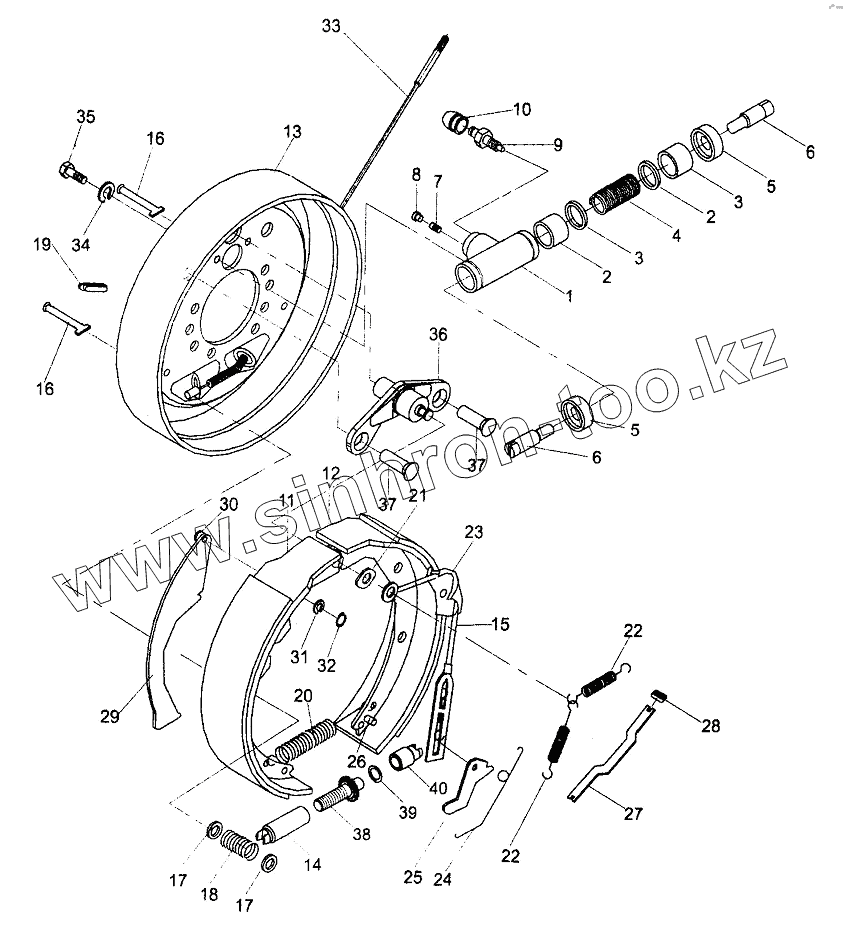

Каталог запасных частей к технике: Shantui Погрузчик SF30. WHEEL BRAKE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
37
38
39
40
Позиция на иллюстрации Заводской номер детали Название детали
A REF000567 Wheel brake
24453-70411 24453-70411 Wheel brake assy
24453-70401 24453-70401 Wheel brake assy
B 24433-76000G Wheel cylinder assy
1 24433-76010G Cylinder
2 24433-76020G Piston
3 24433-76030G Cup, piston
4 24433-76040G Spring
5 22673-72101 Cover dust
6 24433-76060G Rod, piston
7 24433-76070G Seat, tube
8 24433-76080G Shroud
9 24433-76090G Screw, breather
10 24433-76100G Cap
11 24433-71000G Pin, shoe&lining assy
12 24433-75000G Pin, shoe&lining assy
13 24433-72100G Back plate left & right types
14 24433-74010G Adjuster cover left & right threads
15 24433-73000G Spring & fitting assy
16 24433-70010G Pin, shoe hold down
17 24433-70020G Cup, s hoe hold down
18 24433-70030G Spring, shoe hold down
19 24433-70040G Cover, adjusting hole
20 24433-70050G Spring shoe
21 24433-70070G Guide plate
22 24433-70060G Return spring, brake shoe
23 24433-70080G Guide, cable
24 24433-70090G Spring left & right types
25 24433-70100G Lever left & right types
26 24433-70110G Pin
27 24433-70120G Strut l.h. Left & right types
28 24433-70130G Spring
29 24433-70140G Strut l.h. Left & right types
30 24433-70150G Pin
31 24433-70160G Spring shim
32 24433-70170G Snap, ring, pin axle
33 ОС11246-14603 Cable l.h.
33 ОС11246-24603 Cable r.h.
34 В5050-00008 Washer, lock
35 В0330-08020 Bolt
36 24433-72020G Pin
37 24433-72010G Rivet
38 24433-74020G Adjuster bolt left & right threads
39 24433-74030G Washer back plate
40 24433-74040G Adjuster staff
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
