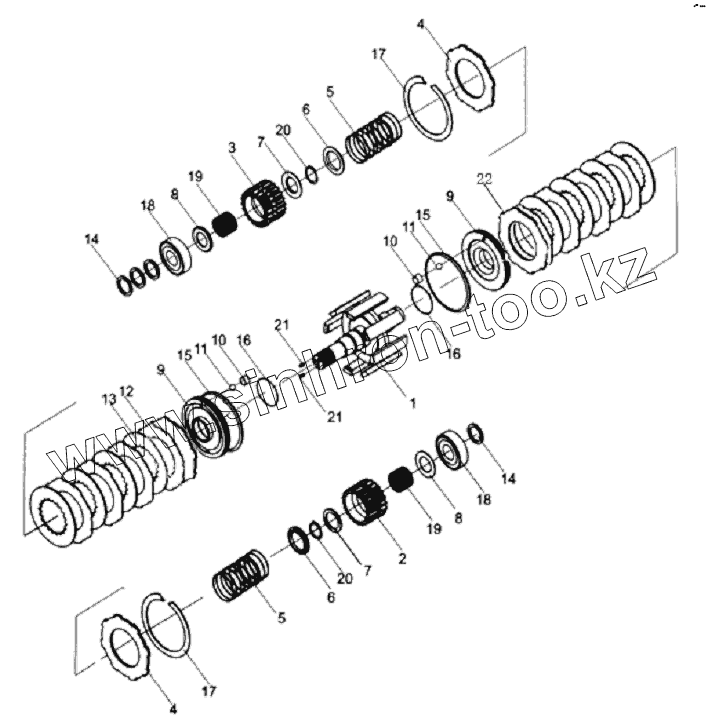

Каталог запасных частей к технике: Shantui Погрузчик SF30. TORQUE CONVERTER TRANSMISSION ASSY (4/9)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
Позиция на иллюстрации Заводской номер детали Название детали
A YQX18-02000 Clutch, assy
Y30H-02000-1 Y30H-02000-1 Clutch, assy
Y30H-02000-2 Y30H-02000-2 Clutch, assy
1 Y30H-02100-1 Shift, input
1 Y30H-02100-2 Shift, input
2 Y30H-02002 Gear, reverse
3 Y30H-02001 Gear, forward
4 YQX18-02012 Plate, end
4 Y30H-02012 Plate, end
5 Y30H-02003 Spring, return
6 Y30H-02004 Seat, spring
7 Y30H-02005 Ring, restrain
8 Y30H-02006 Ring, restrain
9 Y30H-02201 Piston
10 Y30H-02202 Plug
11 GB308-89 Steel ball
12 Y30H-02008 Plate, separator
12 Y30H-02008A Plate, separator
13 Y30H-02007 Plate, friction
13 Y30H-02007A Plate, friction
14 Y30H-02009 Ring, seal
15 Y30H-02010 Ring, seal
16 GB1235-76 O-ring
17 Y30H-02011A Snap, ring
18 GB276-94 Bearing ball
19 JB/T7918-97 Bearing needle
20 GB894.1-86 Retainer
21 GB78-85 set screws
22 YQX18-02013 Disc spring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
