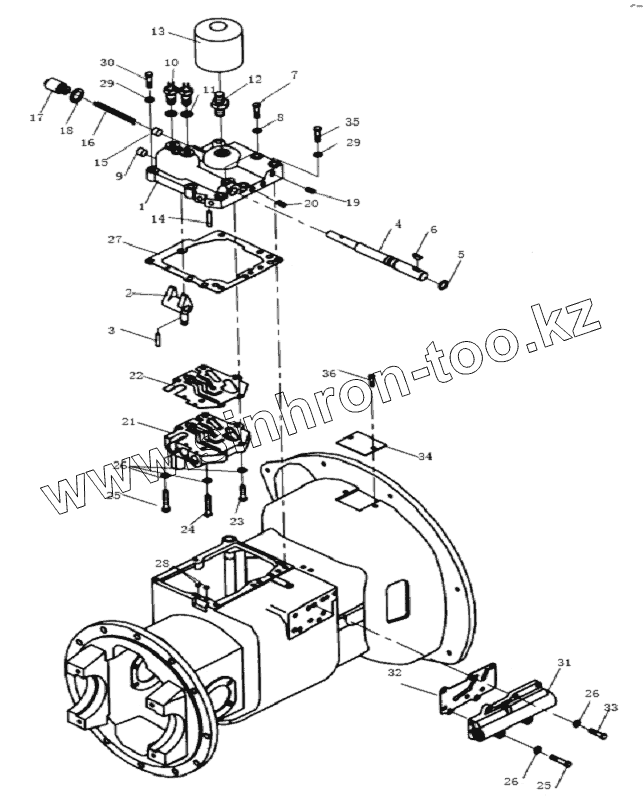

Каталог запасных частей к технике: Shantui Погрузчик SF30. TORQUE CONVERTER TRANSMISSION ASSY (2/9)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

25

26

26

26

27

28

29

29

30

31

32

33

34

35

36

Позиция на иллюстрации	Заводской номер детали		Название детали
1	Y30H-07001		Cover, case
2	Y30H-07004		Arm, shift
3	GB879-76		Pinjock
4	Y30H-07003		Shaft, shift arm
5	GB1235-76		O-ring
6	GB1099-79		Key, woodruff
7	Y30H-07006		Bolt
8	Y30H-07007		Gasket
9	Y30H-07005		Plug
10	J30H-01004		Switch
11	Y30H-07009		Shim
12	Y30H-07002		Nipple
13	Y30H-07010		Filter, oil
14	GB879-76		Pinjock
15	Y30H-07014		Piston
16	Y30H-07013		Spring
17	Y30H-07011		Cup
18	Y30H-07012		Packing, copper
19	JB/ZQ4446		Plug
20	JB/ZQ4446		Plug
21	Y30H-07100		Control valve
22	Y30H-07016		Gasket
23	GB5783-86		Bolt
24	GB5782-86		Bolt
25	GB5782-86		Bolt
26	GB93-87		Washer
27	Y30H-07015		Gasket
28	GB1235-76		O-ring
29	GB93-87		Washer
30	GB5783-86		Bolt
31	Y30H-08000		Inching valve
32	Y30H-08010		Shim
33	GB5783-86		Bolt
34	Y30H-01005A		Cover, tor-con
35	GB5783-86		Bolt
36	GB818-85		Screw

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
