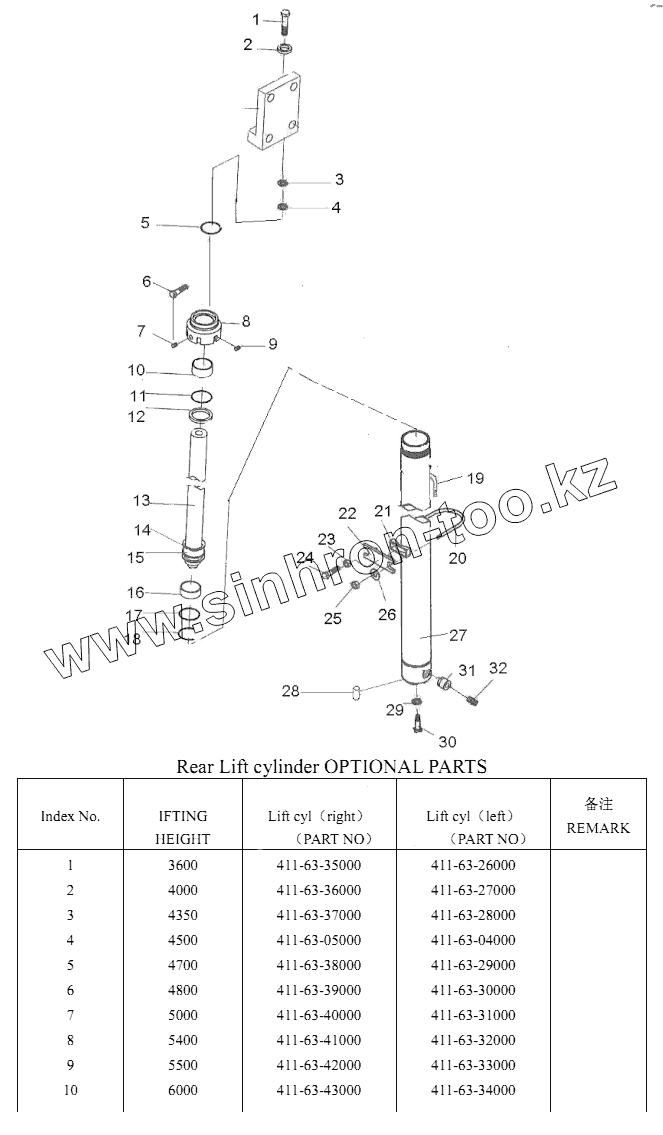

Каталог запасных частей к технике: Shantui Погрузчик SF30. REAR LIFT CYLINDER

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

Позиция на иллюстрации	Заводской номер детали		Название детали
1	GB/T5786		Bolt
2	01643-31645		Шайба
3	411-80-00009		Shim
4	411-80-00008		Shim
5	24459-42271		Dust ring
6	B1830-06008		Screw
7	D20B8-42341		Plug
8	24469-42211G		Cap, cylinder
9	22518-40151		Plug
10	Z2113-04525		Bushing
11	Z6003-06803		O-ring
12	27980-82711A		Rubber
13	GC0056ST2-01		Nut
14	D20B8-42381		Snap ring
15	24459-42281A		Piston
16	27978-42421		Wearing
17	24459-42291		Snap ring
18	24468-42001		U-ring seal
19	23679-43341		Pipe joints
20	411-80-00001		U-bolt
21	411-80-00003		Spacer
22	411-80-00002		Support
23	01582-11210		Гайка
24	GB/T5786		Bolt
25	01598-11011		Гайка
26	01643-31032		Шайба
27	REF6446015		Cylinder body
28	B3130-10026		Pin
29	01642-30810		Washer
30	GB/T5786		Bolt
31	23650-82371		Slide valve
32	27978-42601		Spring

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
