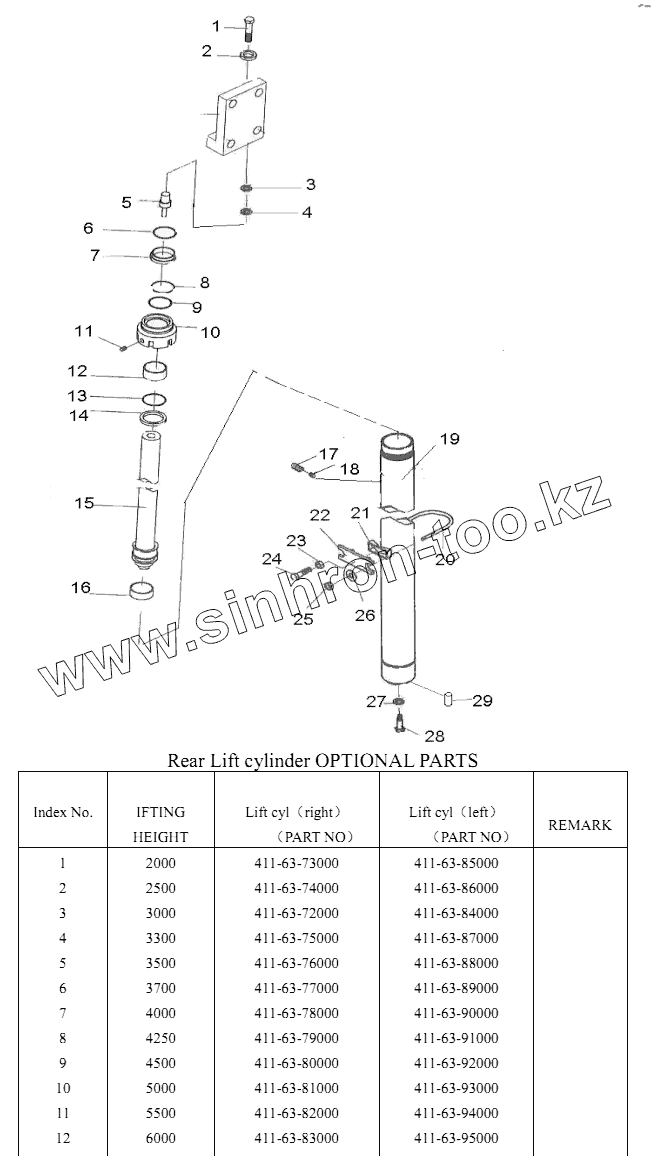

Каталог запасных частей к технике: Shantui Погрузчик SF30. REAR LIFT CYLINDER

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

8

9

9

10

10

11

12

12

13

13

14

14

15

15

15

15

15

16

17

18

19

19

20

21

22

23

24

25

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
1	01010-51640		Болт
2	01643-31645		Шайба
3	411-81-00001		Shim
4	411-81-00002		Shim
5	20020-10450А		Joint rod
6	Z6003-02602		O-ring seal
7	27410-53111		Dust ring.
7	REF339093		Dust ring
8	23650-52861		Snap ring
8	REF340216		Snap ring
9	23918-52161		Yx-ring seal
9	REF340213		Yx-ring seal
10	23650-52831G		Cap, cylinder
10	20038-36500		Cap, cylinder
11	Q/ZB223.1		Plug
12	Z2113-03530		Bushing
12	Z2113-04030		Bushing
13	Z6053-04973		O-ring seal
13	Z6003-06003		O-ring seal
14	20030-52881		Snap ring
14	23650-52881		Snap ring
15	REF207961		Piston rod assy
15	REF200370		Piston rod assy
15	REF208213		Piston rod assy
15	REF200340		Piston rod assy
16	22580-53321		Wearing
17	B1830-06008		Screw
18	D20B8-42341		Plug
19	REF104420G		Cylinder body
19	REF200360		Cylinder body
20	411-80-00001		U-bolt
21	411-80-00003		Spacer
22	411-80-00002		Support
23	01582-11215		Nut
24	GB/T5786		Bolt
25	01580-01008		Гайка
26	01643-31032		Шайба
27	01643-31232		Шайба
28	GB/T5786		Bolt
29	В3130-10026		Pin

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
