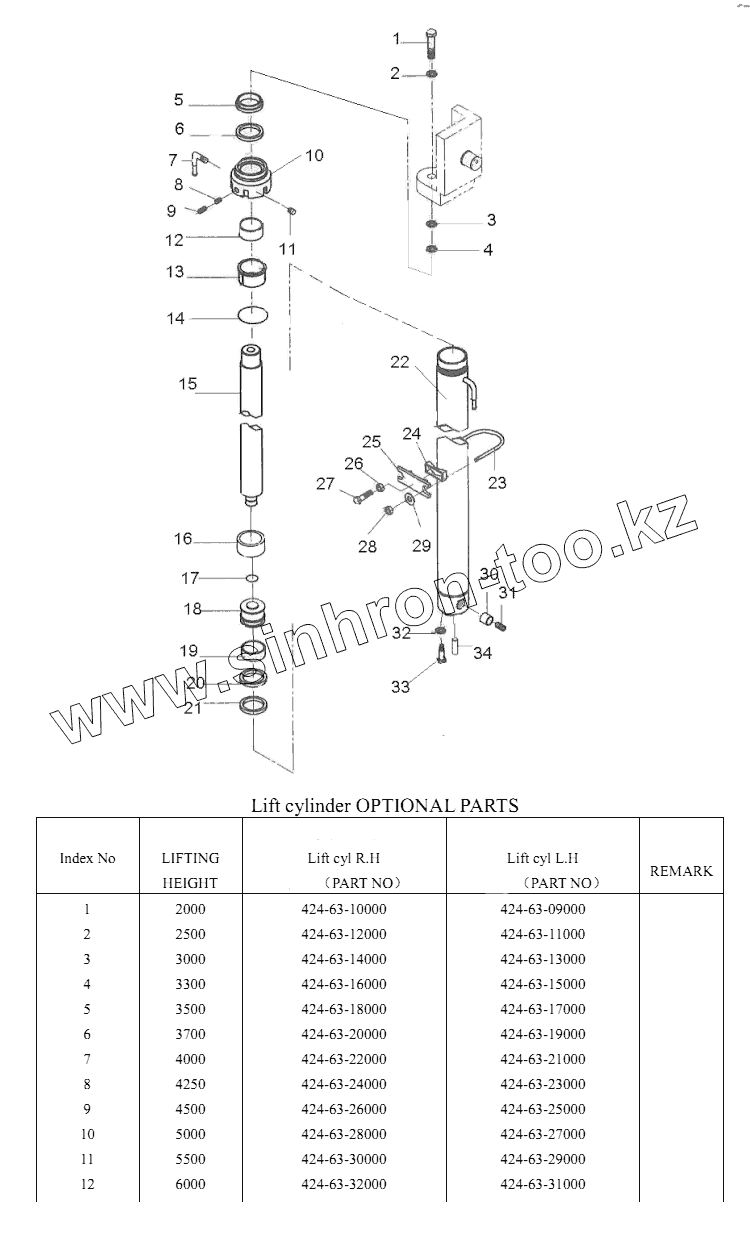

Каталог запасных частей к технике: Shantui Погрузчик SF30. LIFT CYLINDER SF35

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

Позиция на иллюстрации	Заводской номер детали		Название детали
HRD30A8408	HRD30A8408		Cylinder body
HRD30A8413	HRD30A8413		Sleeve
1	GB/T5786		Bolt
2	01643-32060		Шайба
3	411-80-00008		Shim
4	411-80-00009		Shim
5	МЕ-350А		Dust ring
6	REF340858		Ring seal
7	23679-43341		Pipe joints
8	25908-44111		Plug
9	В1830-08008		Screw
10	D30A8-42341		Cap
11	D20A8-42511		Plug
12	Z2114-05040		Bushing
13	D30A8-42351		Bushing
14	Z6004-75003		O-ring seal
15	HRD30A8411		Piston rod
16	HRD30A8413		Sleeve
17	D42K0-52541		Steel thread
18	D42K0-52551		Piston
19	REF341311		Wearing
20	24238-42031		Ring,, backup
21	REF340214		Yx-ring
22	HRD30A8409		Cylinder body
23	424-80-00001		U-bolt
24	411-80-00003		Spacer
25	411-80-00002		Support
26	01582-11210		Гайка
27	GB/T5786		Bolt
28	01580-01008		Гайка
29	01643-31032		Шайба
30	24389-46011		Spool
31	REF339431		Spring
32	01643-31232		Шайба
33	GB5786		Bolt
34	B3140-10026		Pin

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
