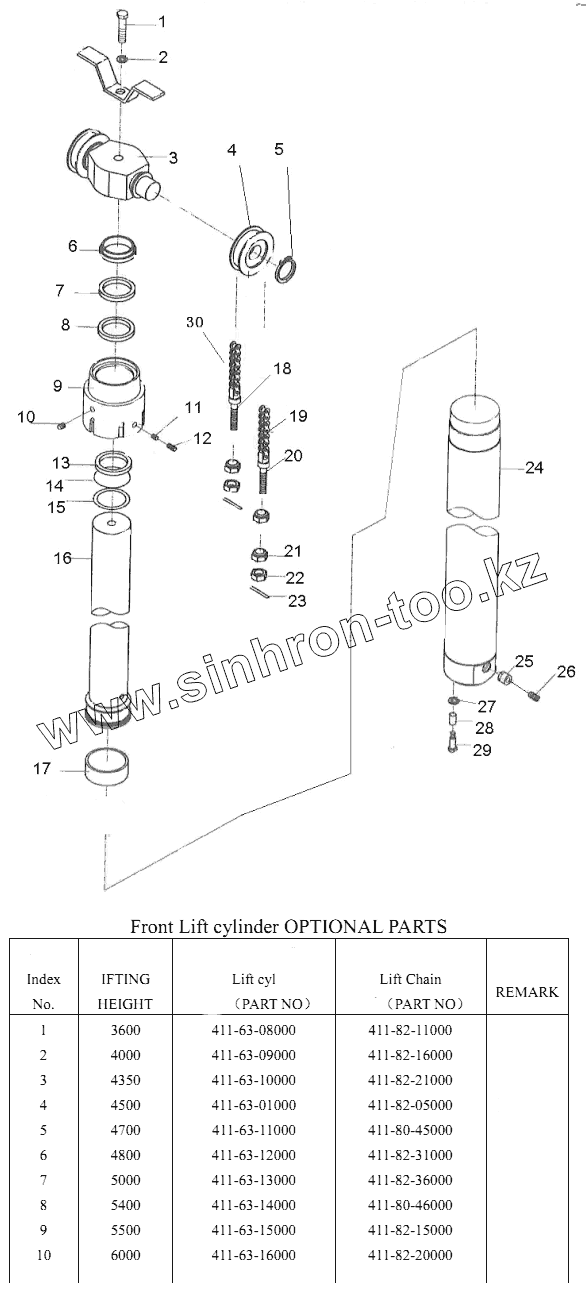

Каталог запасных частей к технике: Shantui Погрузчик SF30. FRONT LIFT CYLINDER

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

Позиция на иллюстрации	Заводской номер детали		Название детали
1	01010-51665		Bolt
2	01643-31645		Шайба
3	411-82-00001		Supporting shaft
4	411-80-06100		Sheave
5	04064-04018		Кольцо стопорное 40
6	24450-82231		Dust ring
7	24450-82251		Snap ring
8	24450-82241		Ring seal
9	64460-48201		Cap, lift cylinder
10	22518-40151		Plug
11	25908-44111		Plug
12	B1820-06008		Screw
13	Z2114-08540		Bushing
14	C00216A		O-ring seal
15	24450-82281		Snap ring
16	REF6446009		Piston rod assy
17	23878-52101		Wearing
18	411-80-18002		Bolt
19	04050-02040		Cotter pin
20	411-80-18001		Bolt
21	01582-01815		Гайка
22	01583-51811		Nut
23	04050-03228		Cotter pin
24	REF6446011		Cylinder, body
25	20030-48341		Spool
26	24389-46021		Spring
27	01643-31232		Шайба
28	411-82-00003		Fixed axis
29	411-82-00002		Bolt
30	411-82-05000		Lift chain

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
